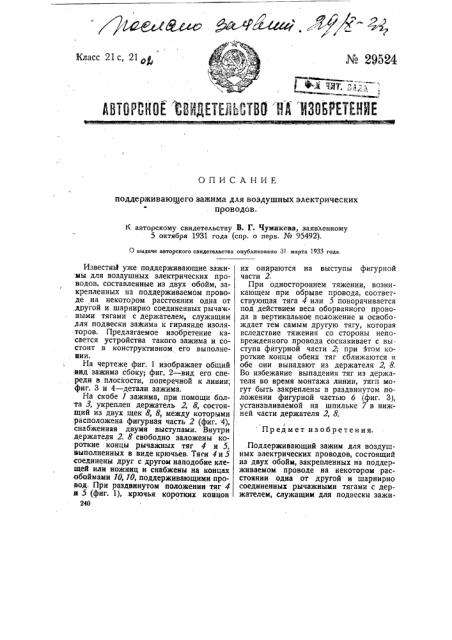

ОПИСАНИЕ поддерживающего зажима для воздушных электрических проводов.

K авторскому свидетельству В. Г. Чумикова, заявленному

5 октября 1931 года (спр. о перв. № 95492).

О выдаче авторского свидетельства опубликовано 31 марта 1933 года.

/ Пр едм ет изобретения.

ИзвестнИ уже поддерживающие зажимы для воздушных электрических проводов, составленные из двух обойм, закрепленных на поддерживаемом проводе на некотором расстоянии одна от другой и шарнирно соединенных рычажными тягами с держателем, служащим .для подвески заЖима к гирлянде изоляторов. Предлагаемое изобретение касается устройства такого зажима и состоит в конструктивном его выполне. нии.

На чертеже фиг. 1 изображает общий вид зажима сбоку; фиг. 2 — вид его спереди в плоскости, поперечной к линии; фиг. 3 и 4 — детали зажима, На скобе 1 зажима, при помощи болта 3, укреплен держатель 2, 8, состоящий из двух щек 8, 8, между которыми расположена фигурная часть 2 (фиг. 4), снабженная двумя выступами. Внутри держателя 2, 8 свободно заложены короткие концы рычажных тяг 4 и 5, выполненных в виде крючьев. Тяги 4 и 5 соединены друг с другом наподобие клещей или ножниц и снабжены на концах обоймами 10, 10, поддерживающими провод. При раздвинутом положении тяг 4 и 5 (фиг. 1), крючья коротких концов

240 их опираются на выступы фигурной части 2.

При одностороннем тяжении, возникающем при обрыве провода, соответствующая тяга 4 или 5 поворачивается под действием веса оборванного провода в вертикальное положение и освобо. ждает тем самым другую тягу, которая вследствие тяжения со стороны неповрежденного провода соскакивает с выступа фигурной части 2; при этом короткие концы обеих тяг сближаются и обе они выпадают из держателя 2, 8.

Во избежание выпадения тяг из держателя во время монтажа линии, тягп могут быть закреплены в раздвинутом положении фигурной частью б (фиг. 3), устанавливаемой на шпильке 7 в нижней части держателя 2, 8.

Поддерживающий зажим для воздушных электрических проводов, состоящий из двух обойм, закрепленных на поддерживаемом проводе на некотором расстоянии одна от другой и шарнирно соединенных рычажными тягами с держателем, служащим для подвески зажима к гирлянде и т. п., отличаефиИся тем, что, с целью автоматического освобождения провода в случае возникновения в нем одностороннего тяжения, рычажные тяги 4, 5, шарнирно соединенные друг с другом наподобие клещей или ножниц, свободно заложены своими короткими концами, выполненными в виде крючьев, внутри держателя 2, 8 таким образом, чтобы тяги 4, 5 опирались в раздвинутом положении своими короткими концами на выступы внутри держателя 2, 8, а при повороте одной из тяг происходило, вследствие сближения коротких концов, выпадение тяг из держателя.
