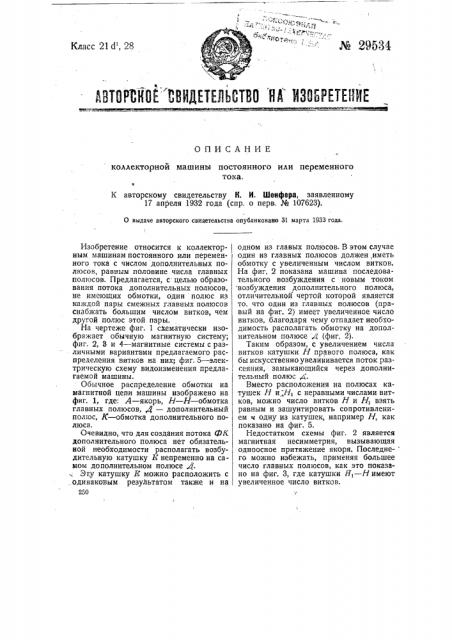

АВТОРСКОЕ ИДПБМТВ0 HA ИЗОУПБМ

ОПИСАНИЕ коллекторной машины постоянного или переменного тока. а

К авторскому свидетельству К. И. Шенфвра, заявленному

17 апреля 1932 года (спр. о перв. ¹ 107623).

О выдаче авторского свидетельства опубликовано 31 марта 1933 года.

Изобретение относится к коллекторным машинам постоянного или переменного тока с числом дополнительных полюсов, равным половине числа главных полюсов. Предлагается, с целью образования потока дополнительных полюсов, не имеющих обмотки, один полюс из каждой пары смежных главных полюсов снабжать большим числом витков, чем другой полюс этой пары.

На чертеже фиг. 1 с!тематически изображает обычную магнитную систему; фиг. 2, 3 и 4 — магнитные системы с различными вариантами предлагаемого распределения витков на них; фиг, 5 — электрическую схему видоизменения предлагаемой машины.

Обычное распределение обмотки на магнитной цепи машины изображено на фиг. 1, где: А — якорь, Н вЂ” Н вЂ” обмотка главных полюсов, Д вЂ” дополнительный полюс, К вЂ” обмотка дополнительного полюса.

Очевидно, что для создания потока ФК дополнительного полюса нет обязательной необходимости располагать возбудительную катушку Ь непременно на самом дополнительном полюсе Д.

Згу катушку R можно расположить с одинаковым резуЛьтатом также и на

250 одном из главых полюсов, В этом случае один из главных полюсов должен, иметь обмотку с увеличенным числом витков.

На фиг. 2 показана машина последовательного возбуждения с новым током возбуждения дополнительного полюса, отличительной чертой которой является то, что один из главных полюсов (правый на фиг. 2) имеет увеличенное число витков, благодаря чему отпадает необходимость располагать обмотку на дополнительном полюсе,4 (фиг. 2).

Таким образом, с увеличением числа витков катушки Н правого полюса, как бы искусственно увелинивается поток разсеяния, замыкающийся через дополнительный полюс,".

Вместо расположения на полюсах катушек Н и,Н> с неравными числами витков, можно число витков H и Н, взять равным и зашунтировать сопротивлением и одну из катушек, например Н, как показано на фиг. 5.

Недостатком схемы фиг. 2 является магнитная несим метр ия, вызывающая одноосное притяжение якоря. Последнего можно избежать, применяя большее число главных полюсов, как это показано на фиг. 3, где катушки Н,— H имеют увеличенное число витков. фогта

1.in. «Искра».

Если обмотка возбуждения H — Н машины шунтовая, то при наличии добавочной об лотки К, соединенной последовательно с якоре л (фиг. 4), будут. иметь место характеристики, свойствен-. ные машине смешанного возбуждения.

»

Предмет изобретения, 1. Коллекторная машина постоянного или переменного тока с числом дополнительных полюсов, равным половине числа главных полюсов, отличающаяся тем, что, с целью образования потока дополнительных полюсов, не имеющих обмотки, каждая пара смежных главных полюсов несет на одном полюсе большее

:число витков, чем на другом (фиг. 2, 3, 4).

2. Видоизменение машины по и. 1, етяичавщееся тем, что обмотка одного из двух смежных полюсов, имеющих, как обычно, равное число витков, шунтирована некоторым сопротивлением (фиг. 5).
