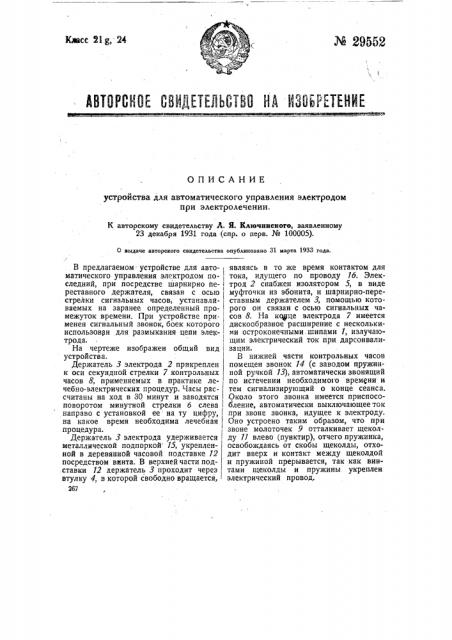

ОПИСАНИЕ устройства для автоматического управления электродом при электролечении.

К авторскому свидетельству Л. Я. Ключинского, заявленному

23 декабря 1931 года (спр. о перв. № 100005).

О выдаче авторского свидетельства опубликовано 31 марта 1933 года.

В предлагаемом- устройстве для авто- матического управления электродом последний, при посредстве шарнирно переставного держателя, связан с осью

I стрелки сигнальных часов, устанавлйваемых на заранее определенный про-, межуток времени. При устройстве npu-

f менен сигнальный звонок, боек которого использован для размыкания цепи электрода.

На чертеже изображен общий вид устройства.

Держатель 3 электрода 2 прикреплен к оси секундной стрелки 7 контрольных часов 8, применяемых в практике ле- чебно-электрических процедур. Часы рас- считаны на ход в 30 минут и заводятся поворотом минутной стрелки 6 слева направо с установкой ее на ту цифру, на какое время необходима лечебная процедура.

Держатель 3 электрода удерживается металлической подпоркой 15, укрепленной в деревянной часовой подставке 12 посредством винта. В верхнейчасти под.ставки 12 держатель 3 проходит через втулку 4, в которой свободно вращается, N7 являясь в то же время контактом для тока, идущего по проводу 16. Электрод 2 снабжен изолятором 5, в виде муфточки из эбонита, и шарнирно-переставным держателем 3, помощью которого он связан с осью сигнальных часов 8. На куце электрода 7 имеется дискообразное расширение с несколькими остроконечными. шипами 1, излучающим электрический ток при дарсонвализации.

В нижней части контрольных часов помещен звонок 14 (с заводом пружинной ручкой 13), автоматически звонящий по истечении необходимого времени и тем сигнализирующий о конце сеанса.

-Около этого звонка имеется приспосооление, автоматически выключающее ток при звоне звонка, идущее к электроду.

Оно устроено таким образом, что при звоне молоточек 9 отталкивает щеколду 11 влево (пунктир), отчего пружинка, освобождаясь от скобы щеколды, отходит вверх и контакт между щеколдой и пружиной прерывается, так как винтами щеколды и пружины укреплен электрический провод.

При пользовании предлагаемым устрой.ством, заводят часы, установив минутную стрелку на соответствующую цифру, затем заводят пружину звонка посредством ручки 13 и зацепляют конец пружины 70 за скобу щеколды 11, после чего электроду 2 придают необходимый угол, сгибая его в шарнираж 3. Затем подвигают электрод 2 на требуемую дистанцию к облучаемой области и пускают часы. По истечении установленного срока, автоматически дается сигнальный звонок и прекращается подача тока к электроду.

Предмет изобретения.

1. Устройство для автоматического управления электродом при электролечении, отличающееся тем, что электрбд 2 при посредстве шарнирно-переставного держателя 3 связан с осью стрелки сигнальных часов 8, устанавливаемых на. заранее определенный промежуток времени.

2. При устройстве по п. 1 применение сигнального звонка, боек которого использован для размыкания электрода.
