Механизм для автоматической подачи электродной проволоки при дуговой электрической сварке

Механизм для автоматической подачи электродной проволоки при дуговой электрической сварке

Иллюстрации

Показать все

Реферат



Класс 21h, 30 31 ц, -

ЙП)ИЫГ Взщнзииб М 333ИИны

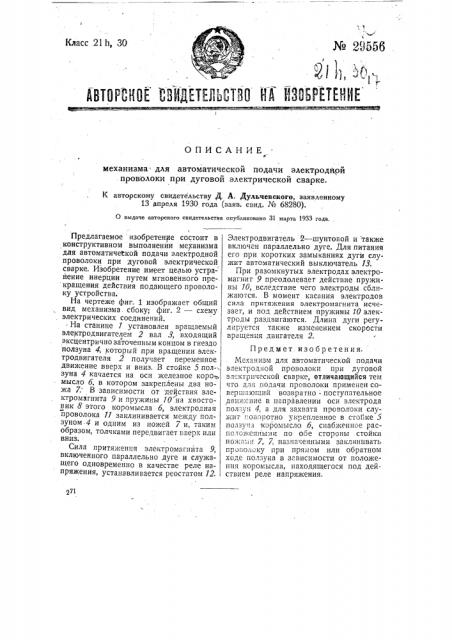

ОПИСАНИЕ механизма для автоматической подачи электродйой проволоки при дуговой электрической сварке.

К авторскому свидетельству Д. А. Дульчевского, заявленному

13 апреля 1930 года (заяв. свид. № 68280).

О выдаче авторского свидетельства опубликовано 31 марта 1933 года.

2 1

Предлагаемое изобретенре состоит в конструктивном выполнении механизма

s для автоматической подачи электродной проволоки при дуговой электрической сварке. Изобретение имеет целью устра- йение инерции путем мгновенного прекращения действия подающего проволоку устройства.

На чертеже фиг. 1 изображает общий вид механизма. сбоку; фиг. 2 — схему электрических соединений.

На станине 7 установлен вращаемый электродвигателем 2 вал 3, входящий эксцентрично заточенным концом в гнездо ползуна 4, который при вращении электродвигателя 2 получает переменное движение вверх и вниз. В стойке 5 пол-i зуна 4 качается на оси железное короъ

- мысло б, в котором закреплены два ножа 7. В зависимости от действия эле-, ктромагнита 9 и пружины 70 на хвостовик 8 этого коромысла 6, электродная проволока 11 заклинивается между ползуном 4 и одним из ножей 7 и, таким образом, толчками передвигает вверх или вниз.

Сила притяжения электромагнита 9, включенного параллельно дуге и служащего одновременно в качестве реле напряжения, устанавливается реостатом 12.

Электродвигатель 2 — шунтовой и -также включен параллельно дуге. Для питания

его при коротких замыканиях дуги служит автоматический выключатель 13;

При разомкнутых электродах электромагнит 9 преодолевает действие пружины 10, вследствие чего электроды сближаются. В момент касания электродов сила притяжения электромагнита исчезает, и под деиствием пружины 10 электроды раздвигаются. Длина дуги регулируется также изменением скорОсти вращения двигателя 2. г

Предмет изобретения, Механизм для автоматической подачи электродной проволоки при дуговой эл ктрической сварке, отличающийся тем что для подачи проволоки применен соверп",þïèé возвратно - поступательное движение в направлении оси электрода ползун 4, а для захвата проволоки служит .".оворотно укрепленное в стойке 5 ползупа коромысло б, снабженное расположенными по обе стороны стойки ножамп 7, 7, назначенными заклинивать проволоку при прямом или обратном ходе ползуна в зависимости от положения коромысла, находящегося под действием реле напряжения,
