Осесоюэиая fiaoiho-tjietifchг^иблиотека
Иллюстрации
Показать всеРеферат
295570

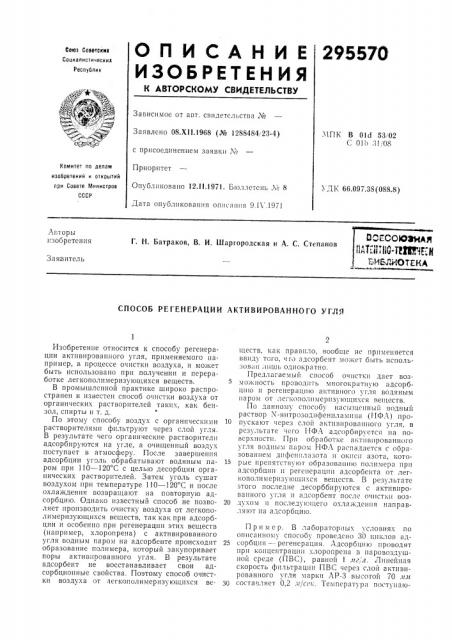

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскив
Социалистических
Республик,в + Ф
Зависимое от авт. свидетельства №
Заявлсно 08.Х11.1968 (№ 1288484,23-4) . 1ПК В 01d 53, 02
С 011> 31, 08 с присоединением заявки №
Приоритет
Опубликовано 12.!1.1971. Бюллетень № 8
Дата опубликования описания 9.1 .1971
Комитет по делам изобретений и открытий при Совете Министров
СССР
i (К 66 097 38(088 8) Л1>т оры изобретения
Г, Н. Батраков, В. И. Шаргородская и A. С. Степанов
Заявитель
СПОСОБ РЕГЕНЕРАЦИИ АКТИВИРОВАННОГО УГЛЯ
Изобретение относится к способу регенерации актпвированного угля, применяемого например, в процессе очистки воздуха, и может быть использовано при получении и переработке легкополимеризующихся веществ.
В промышленной практике широко распространен и известен способ очистки воздуха от органических растворителей таких, как бензол, спирты и т. д.
По этому способу воздух с органическими растворителями фильтруют через слой угля.
В результате чего органические растворители адсорбируются на угле, а очищенный воздух поступает в атмосферу. После завершения адсорбции уголь обрабатывают водяным паром при 110 — 120 С с целью десорбции органических растворителей. Затем уголь сушат воздухом при температуре 110 — 120 С и после охлаждения возвращают на повторную адсорбцию. Однако известный способ не позволяет производить очистку воздуха от легкополимеризующихся веществ, так как при адсорбции и особенно при регенерации этих веществ (напрнмер, хлоропрена) с активированного угля водным паром на адсорбенте происходит образование полимера, который закупоривает поры активированного угля. В результате адсорбент не восстанавливает свои адсорбционные свойства. Поэтому способ очистки воздуха от легкополимеризующихсл веществ, как правило, вообще Нс применлетсл ввиду того, Iго адсорбент может быть исполь3013ан;и1шь Однократно.
Предлагаемый способ очистки дает возможность проводить многократну ю адсорбцию и регенерацию активного угля водяным паром От легKo loлимеризу IОlцихся веи1еств.
По данному способу насыщенный водный раствор X-нитрозодифениламина (ИФЛ) про10 пускают через слой активированного угля, в результате чего 11ФЛ адсорбирустсл па поверхности. При обработке активированиого угля водным паром НФЛ распадается с образованием дифсиилазота и Окиси азота, кото15 рые препятствуют образованию полимера при адсорбции и регенерации адсорбента от легкополимеризующихся веществ. В результате этого последне десорббируются с активированного угля и адсорбент после очистки воз20 дух1>м и последующего охлаждения направляют на адсорбцию.
Пример. В ла>бораториых условиях по описанному способу проведено 30 циклов ад25 сорбцил — регенерация. Лдсорбцик> проводят при коицентрацш1 хлоропрена в паровоздушHой среде (ПВС), равной 1 112, л. Линеиная скорость фильтрации ПВС через слой активированного угля марки ЛР-3 высотой 70 1111
З0 составляет 0,2 11/с1к. Температура п1>ступа>О295570
Составитель Т. Раевская
Рс гак пр В. П. Новоселова Тскрсд Н. И. Наумова 1;оррск ор H. Л. Бронская
Заказ 791, 2 Изд. ¹ 363 Тпраж 473 Подписное
1IIIIIIIHFI 1 омнтета по делам пзобрстеппй н открытка прн Совеге Министров СССР
Москва, 7К-35, Раушская наб., д. 4,5
Тппш рпфпя, llj). Сапу..ова, 2 щей ПВС вЂ” 25 С. Для устранения полимеризации хлоропрена на активированном угле, последний после адсорбции обрабатывают
0,005%-ным водным раствором НФА в течение 1 час при температуре 25 C. Затем адсорбент обрабатывают водяным IIH ром при температуре 110 — 120 С в течение
30 мин, сушат горячим воздухом и охлахкдают, после .его возвращают для повторного использования. На протяжении 30 циклов аде орбция — регенерация равновесная активность адсорбента практически не уменьшается и составляет 11,3 — 12,2%. Тогда как при адсорбции и регенерации по обычному известному спосооу равновесная активность адсорбента уже на 4 цикле адсорбция — регенерация уменьшается до 4 — 5%.
Предмет изобретения
Способ регенерации активированного угля применяемого, например, в процессе очистки воздуха, путем обработки активированного угля водяным паром, отличающийся тем, что, с целью удаления легкополимеризующихся
10 веществ и предотвращения их полимеризации, а также повышения эффективности активированного угля, последний предварительно обрабатывают насыщенным водным раствором антиполимеризатора, например Х-нитрозэди15 фениламнна.
