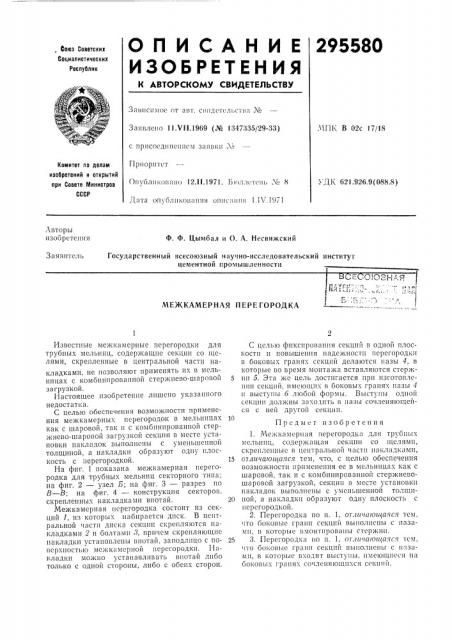

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

295580, Ооюэ Советских

Социалистических

Республик

3 л13иси к(о(0Т III3T. с13ндсT(Jl I>(."1 15,-1 J¹

Заявлено 11.VI I.1969 (№ 1347335/29-33) МПК В 02с 17/18 с присоединением заявки №

Пр(1оритст

Опубликовано 12.11.1971. Вн1лл(т(lll № 8 ,"1лтя оп уол иков(l ни я опrl(. rн ия 1 . I (. 1 91 1

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 621.926.9 (088.8) Авторы изобретения

Ф. Ф. Цымбал и О. A. Несвижский

Заявитель

Государственный всесоюзный научно-исследовательский институт цементной промышленности

МЕЖКАМЕРНАЯ ПЕРЕ ГОРОДКА

Известные мсжкамсрныс перегородки для трубных мельниц, содержащие секции со щелями, скрепленные в центральной части накладками, не позволяют применять их в мельницах с комбинированной стержнево-шаровой загрузкой.

Настоящее изобретение лишено указа1шого недостатка.

С целью обеспечения возможности применения межкамерных перегородок в мельшщах как с шаровой, так и с комбинированной стержнсво-шаровой загрузкой секции в месте установки накладок выполнены с уменьшенной толщиной, а накладки образуют одну плоскость с перегородкой.

На фиг. 1 показана межкамерная перегородка для трубных мельниц секторного типа; на фиг. 2 — узел Б; на фиг. 3 — разрез по

 — В; на фиг. 4 — конструкция секторов, скрепленных накладками впотай.

Межкамерная перегородка состоит из секций 1, из которых набирается диск. В центральной части диска секции скрепляются накладками 2 и болтами,3, причем скрспля1ощис накладки установлены впотай, зяподлицо с поверхностью u(»(x«мерной перегородки. 11àкладки можно устанавливать впотай либо только с одной стороны, либо с обеих сторон.

С целью фиксирования секций в одной плоскости и повышения надежности перегородки в боковых гранях секций делаются пазы 4, в которые во время монтажа вставляются стерж5 ни ". Эта жс цель достигается при изготовлении секций, имеющих 13 боковых гранях пазы 4 и выступы 6 любой формы. Выстун1.1 одной секции должны заходить в пазы сочленяющейся с ней другой секцш1.

Предмет изобретения

1. Мсжкя мерна я перегородк» для трубш1х мслыпщ, содержащая секции со щсляMè, скрепленные в центральной части накладками, 15 отлоп1аюнтаяся тем, что, с целью обеспечения возможности при ме13ения рс В ме;нзницах как с шаровой, так и с комбинированной стержневошаровой загрузкой, секции в месте установки накладок выполнены с уменьшенной толщи20 ной, а накладки образуют одну плоскость с перегородкой.

2. Перегородка по п. 1, отлиа1отцаяся тем, :то боковыс грани секций выполнены с пазами, в которые вмонтированы стержни.

25 3. Г1ерсгородкл по и. 1, от1ипа1оща

295580

Составитель В. В. Леонов

Редактор М. В. Макарова Тсхрсд 3. Н, Тараненко Корректор Е. H. Миронова

Заказ 738/3 Изд. № 322 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
