295669

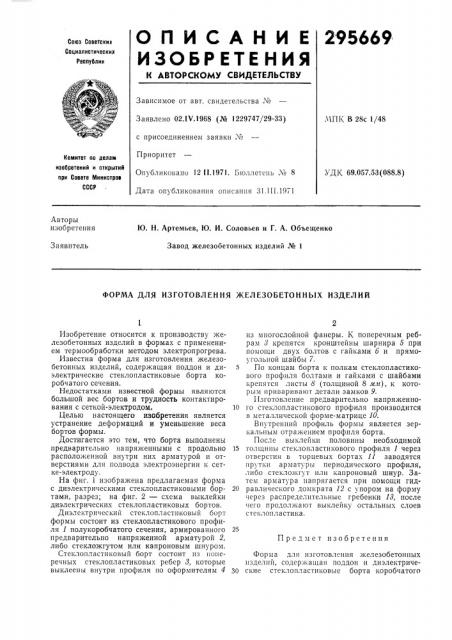

ОПИСАН И Е

ИЗОБР ЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.IV.1968 (№ 1229747/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 12 ll.1971. Бюллетень ¹ 8

Дата опубликования описания 31.11(.1971

МПК В 28с 1/48

Комитет по делан изобретений и открытий при Совете Министров

СССР

УДК 69.057.53(088.8) Авторы изобретения

Ю. Н. Артемьев, Ю. И. Соловьев и Г. А. Объещенко

Завод железобетонных изделий № 1

Заявитель

ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к производству железобетонных изделий в формах с применением термообработки методом электропрогрева.

Известна форма для изготовления железобетонных изделий, содержащая поддон и диэлектрические стеклопластиковые борта коробчатого сечения.

Недостатками известной формы являются большой вес бортов и трудность контактирования с сеткой-электродом.

Целью настоящего изобретения является устранение деформаций и уменьшение веса бортов формы.

Достигается это тем, что борта выполнены предварительно напряженными с продольно расположенной внутри них арматурой и отверстиями для подвода электроэнергии к сетке-электроду.

На фиг. 1 изображена предлагаемая форма с диэлектрическими стеклопластиковыми бортами, разрез; на фиг. 2 — схема выклейки диэлектрических стеклопластиковых бортов.

Диэлектрический стекл опластиковый борт формы состоит из стеклопластикового профиля 1 полукоробчатого сечения, армированного предварительно напряженной арматурой 2, либо стекложгутом или капроновым шнуром.

Стеклопластиковый борт состоит из поперечных стеклопластиковых ребер 8, которые выклеены внутри профиля по оформителям 4 из многослойной фанеры. К поперечным ребрам 8 крепятся кронштейны шарнира 5 при помощи двух болтов с гайками 6 и прямоугольной шайбы 7, 5 По концам борта к полкам стеклопластикового профиля болтами и гайками с шайбами крепятся листы 8 (толщиной 8 лтл), к которым приваривают детали замков 9.

11зготовление предварительно напряженно10 го стеклопластикового профиля производится в металлической форме-матрице 10.

Внутренний профиль формы является зеркальным отражением профиля борта.

После выклейки половины необходимой

15 "îëùèíû стеклопластнкового профиля 1 через отверстия в торцевых бортах 11 заводятся прутки арматуры периодического профиля, либо стекложгут или капроновый шнур. Затем арматура напрягается при помощи гид20 равлического домкрата 12 с упором на форму через распределительные гребенки И, после чего продолжают выклейку остальных слоев стеклопластика.

Форма для изготовления железобетонных изделий, содержащая поддон и диэлектриче30 ские стеклопластиковые борта коробчатого

295669

Вид 8 (des 3етапей р0пиеиия) сечения, отличающаяся тем, что, с целью устранения деформаций и уменьшения веса бортов, последние выполнены предварительно напряжен ными с продольно расположенной внутри них арматурой и отверстиями для подвода электроэнергии к сетке-электроду.

295669 эиа 2

Редактор С. И. Хейфиц

Заказ 784/3 Изд. № 344 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР

Москва, )К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Составитель Ю. Макарова

Текред Л. Я. Левина

Корректоры: Л. Корогод и E. Ласточкина
