Реферат

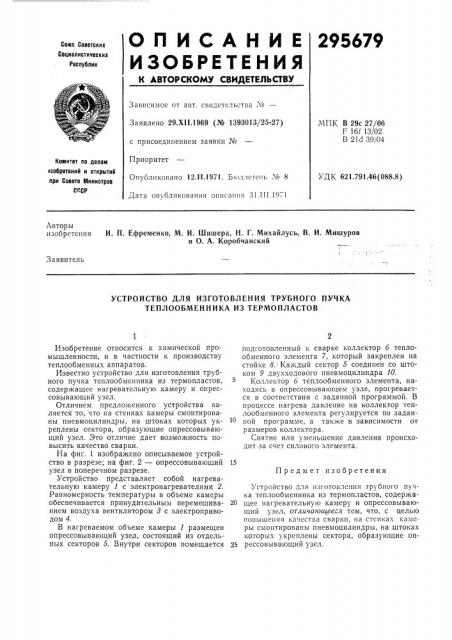

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

295679

Союз Советских

Социалистических

Респуйлик

Зависимое от авт. свидетельства ¹â€”

Заявлено 29.Х11.1969 (№ 1393013/25-27) МПК В 29с 27/06

F 161 13/02

В 21d 39/04 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.791.46(088.8) Опубликовано 12.11.1971. Бюллегепь ¹ 8

Дата опубликования описания 31.III.19, 1

Авторы изобретения

И. П. Ефременко, М. И. Шишера, H. Г. Михайлусь, В. И. Мишуров и О. А. Коробчанский

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБНОГО ПУЧКА

ТЕПЛООБМЕННИКА ИЗ ТЕРМОПЛАСТОВ

Предмет изобретения

Изобретение относится к химической промышленности, и в частности к производству теплообменных аппаратов.

Известно устройство для изготовления трубного пучка теплообменника из термопластов, содержащее нагревательную камеру и опрессовывающий узел.

Отличием предложенного устройства является то, что на стенках камеры смонтированы пневмоцилиндры, на штоках которых укреплены сектора, образующие опрессовывающий узел. Это отличие дает возможность повысить качество сварки.

На фиг. 1 изображено описываемое устройство в разрезе; на фиг. 2 — опрессовывающий узел в поперечном разрезе.

Устройство представляет собой нагревательную камеру 1 с электронагревателями 2.

Равномерность температуры в объеме камеры обеспечивается принудительным перемешиванием воздуха вентилятором 3 с электроприводом 4.

В нагреваемом объеме камеры 1 размещен опрессовывающий узел, состоящий из отдельных секторов 5. Внутри секторов помещается подготовленный к сварке коллектор б теплообменного элемента 7, который закреплен на стойке 8. Каждый сектор 5 соединен со штоком 9 двухходового пневмоцилиндра 10.

Коллектор б теплообменного элемента, находясь в опрессовывающем узле, прогревается в соответствии с заданной программой. В процессе нагрева давление на коллектор теплообменного элемента регулируется по заданной программе, а также в зависимости от размеров коллектора.

Снятие или уменьшение давления происходит за счет силового элемента.

Устройство для изготовления трубного пучка теплообменника из термопластов, содержа20 щее нагревательную камеру и опрессовывающий узел, отличающееся тем, что, с целью повышения качества сварки, на стенках каме.ры смонтированы пневмоцилиндры, на штоках которых укреплены сектора, образующие оп25 рессовывающий узел.
