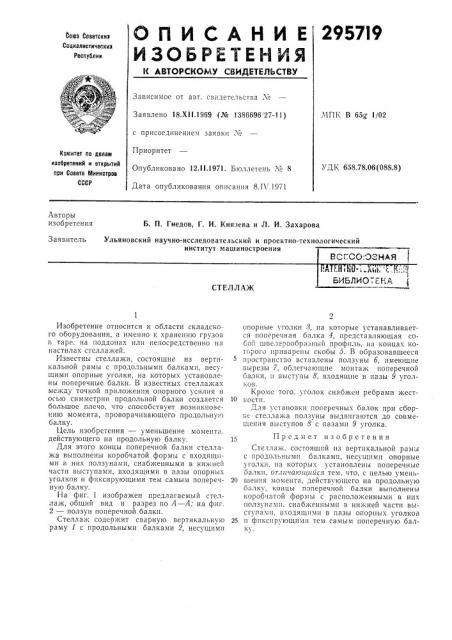

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

ЧПК В 65@ 1/02

Заявлено 18.XI I.1969 (¹ 1386696 27-11) с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий прн Совете Министров

СССР

УДК 658.78.06(088.8) Опубликовано 12.ll.1971. Бюллетень ¹ 8

Дата опубликования описания 8.1 .1971

Авторы изобретения

Б. П. Гнедов, Г. И. Князева и Л. И. Захарова

Ульяновский научно-исследовательский и проектно-технологический институт машиностроения

Заявитель

СТЕЛ

Изобретение относится к области складского оборудования, а именно к хранению грузов в таре, на поддонах или непосредственно на настилах стеллажей.

Известны стеллажи, состоящие из вертикальной рамы с продольными балками, несущими опорные уголки, на которых установлены поперечные балки. В известных стеллажах между точкой приложения опорного усилия и осью симметрии продольной балки создается большое плечо, что способствует возникновению момента, проворачивающего продольную балку.

Цель изобретения — у.меньшение момента. дейcTBующего на продолbHую балку.

Для этого концы поперечной балки стеллажа выполнены коробчатой формы с входящими в них ползунами, снабженными в нижней части выступами, входящими в пазы опорных уголков и фиксирующими тем самым поперечную балку.

На фиг. 1 изображен предлагаемый стелла>к, общий вид и разрез по А — А; на фиг.

2 — ползун поперечной балки.

Стеллаж содер>кит сварную вертикальную раму 1 с продольными балками 2, несущими опорные уголки 8, на которые устанавливается поперечная балка 4, представляющая собой швелерообразньш профиль, II;I концах которого приварены скобы 5. В образовавшееся пространство вставлены ползуны б, имеющие вырезы 7, облегчающие монтаж поперечной балки, II выступы 8, входящие и пазы g уголков.

Кроме того. уголок снабжен ребрами жестN кости.

Для установки поперечных балок прп сборке стеллажа ползуны выдвигаются до совмещения выступов 8 с пазами 9 уголка.

Предмет изобретения

Стеллаж, состоящий нз вертикальной рамы с продольными балками, несущими опорные уголки. на которых установлены поперечные балки, от.сика>ошийся тем, что, с целью умень20 щения момента, действующего на продольную балку, концы поперечной балки выполнены коробчатой формы с расположенными в них ползунамп, снабженными в нижней части выступами, ьходящими в пазы опорных уголков

25 и фиксирующими тем самым поперечную балку.

295719

7 б

Фиг

Составитель Л, Райк

Техред E. Борисова Корректор T. А. Абрамова

Редактор T. А, Киселева

Типография, пр. Сапунова, 2

Заказ 8б3, !! Изд. № 405 Тираж 413 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
