В .-ЕCQl . > - аГ1 ! ттл! Е.! 7, биоьиоте

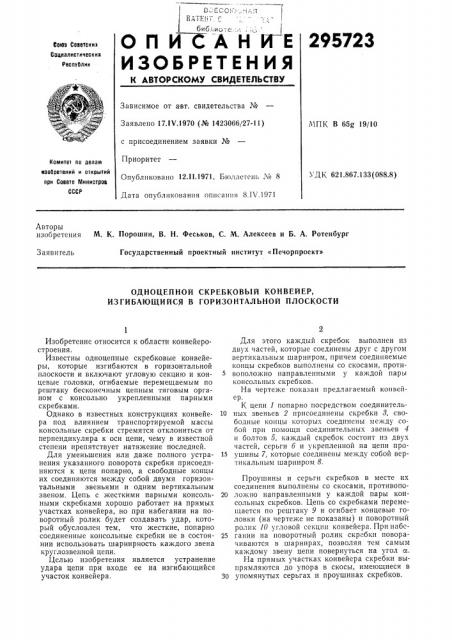

ОП И(:АНИЕ

ИЗОБРЕТЕНИЯ

295723

Союз Советских

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 17. IV. 1970 (№ 1423066/27-11) с присоединением заявки Мв

Приоритет

Опубликовано 12.II.1971. Бюллетень № 8

Дата опубликования описания 8.IV.1971

МПК В 65g 19/10

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.133(088.8) Авторы изобретения М. К. Порошин, В, H Феськов, С. М. Алексеев и Б. А. Ротенбург

Заявитель

Государственный проектный институт «Печорпроект»

ОДНОЦЕПНОЙ СКРЕБКОВЫЙ КОНВЕЙЕР, ИЗГИБАЮЩИЙСЯ В ГОРИЗОНТАЛЪНОЙ ПЛОСКОСТИ

Изобретение относится к области конвейеростроения.

Известны одноцепные скребковые конвейеры, которые изгибаются в горизонтальной плоскости и включают угловую секцию и концевые головки, огибаемые перемещаемым по рештаку бесконечным цепным тяговым органом с консольно укрепленными парными скребками.

Однако в известных конструкциях конвейера под влиянием транспортируемой массы консольные скребки стремятся отклониться от перпендикуляра к оси цепи, чему в известной степени препятствует натяжение последней.

Для уменьшения или даже полного устранения указанного поворота скребки присоединяются к цепи попарно, а свободные концы их соединяются между собой двумя горизонтальными звеньями и одним вертикальным звеном. Цепь с жесткими парными консольными скребками хорошо работает на прямых участках конвейера, но при набегании на поворотный ролик будет создавать удар, который обусловлен тем, что жесткие, попарно соединенные консольные скребки не в состоянии использовать шарнирность каждого звена круглозвенной цепи.

Целью изобретения является устранение удара цепи при входе ее на изгибающийся участок конвейера.

Для этого каждый скребок выполнен из двух частей, которые соединены друг с другом вертикальным шарниром, причем соединяемые концы скребков выполнены со скосами, противоположно направленными у каждой пары консольных скребков.

На чертеже показан предлагаемый конвейер.

К цепи 1 попарно посредством соединитель10 ных звеньев 2 присоединены скребки 8, свободные концы которых соединены между собой при помощи соединительных звеньев 4 и болтов 5, каждый скребок состоит из двух частей, серыи 6 и укрепленной на цепи про15 ушины 7, которые соединены между собой вертикальным шарниром 8.

Проушины и серьги скребков в месте их соединения выполнены со скосами, противопо20 ложно направленными у каждой пары консольных скребков. Цепь со скребками перемещается по рештаку 9 и огибает концевые головки (на чертеже не показаны) и поворотный ролик 10 угловой секции конвейера. При набе25 гании на поворотный ролик скребки поворачиваются в шарнирах, позволяя тем самым каждому звену цепи повернуться на угол я.

На прямых участках конвейера скребки выпрямляются до упора в скосы, имеющиеся в

30 упомянутых серьгах и проушинах скребков.

295723

Предмет изобретения

Одноцепной скребковый конвейер, изгибающийся в горизонтальной плоскости, включающий угловую секцию и концевые головки, огибаемые перемещаемым по рештаку бесконечным цепным тяговым органом с консольно укрепленными на нем парными скребками, отличаюи ийся тем, что, с целью устранения удара цепи при входе ее на изгибающийся участок конвейера, каждый скребок выполнен из двух частей, соединенных одна с другой

5 шарниром, причем соединяемые концы скребков выполнены сп скосами, противоположно направленными у каждой пары консольных скребков.

205723

Б-Б

С оста вител ь Ю. Сафонова

Редактор Т. A. Киселева Техред Е. Борисова Корректор T. A, Китаева

Изд. № 402 Заказ 862!16 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений ц открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4, 5

Типография, нр. Сапунова, 2
