Реферат



295890

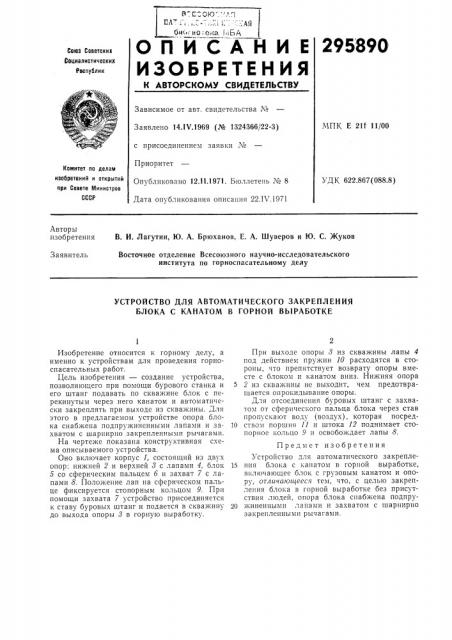

ОП И САНИ Е

ИЗОЫРЕтЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК E 211 11/00

Заявлено 14.IV.1969 (№ 1324366/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 12,11.1971. Бюллетень № 8

Дата опубликования описания 22.IV.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 622.867 (088 8) Авторы изобретения

В. И. Лагутин, Ю. А. Брюханов, Е. А. Шуверов и Ю. С. Жуков

Восточное отделение Всесоюзного научно-исследовательского института по горноспасательному делу

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ЗАКРЕПЛЕНИЯ

БЛОКА С КАНАТОМ В ГОРНОЙ ВЪ|РАБОТКЕ

Изобретение относится к горному делу, а именно к устройствам для проведения горноспасательных работ.

Цель изобретения — создание устройства, позволяющего при помощи бурового станка и его штанг подавать по скважине блок с перекинутым через него канатом и автоматически закреплять при выходе из скважины. Для этого в предлагаемом устройстве опора блока снабжена подпружиненными лапами и захватом с шарнирно закрепленными рычагами.

На чертеже показана конструктивная схема описываемого устройства.

Оно включает корпус 1, состоящий из двух опор: нижней 2 и верхней 8 с лапами 4, блок

5 со сферическим пальцем б и захват 7 с лапами 8. Положение лап на сферическом пальце фиксируется стопорным кольцом 9. При помощи захвата 7 устройство присоединяется к ставу буровых штанг и подается в скважину до выхода опоры 3 в горную выработку.

При выходе опоры 8 из скважины лапы 4 под действием пружин 10 расходятся в стороны, что препятствует возврату опоры вместе с блоком и канатом вниз. Нижняя опора

5 2 из скважины не выходит, чем предотвращается опрокидывание опоры.

Для отсоединения буровых штанг с захватом от сферического пальца блока через став пропускают воду (воздух), которая посред10 ством поршня 11 и штока 12 поднимает стопорное кольцо 9 и освобождает лапы 8.

Предмет изобретения

Устройство для автоматического закрепле15 ния блока с канатом в горной выработке, включающее блок с грузовым канатом и опору, отличающееся тем, что, с целью закрепления блока в горной выработке без присутствия людей, опора блока снабжена подпру20 жиненнымн лапами и захватом с шарнирно закрепленными рычагами.
