Реферат

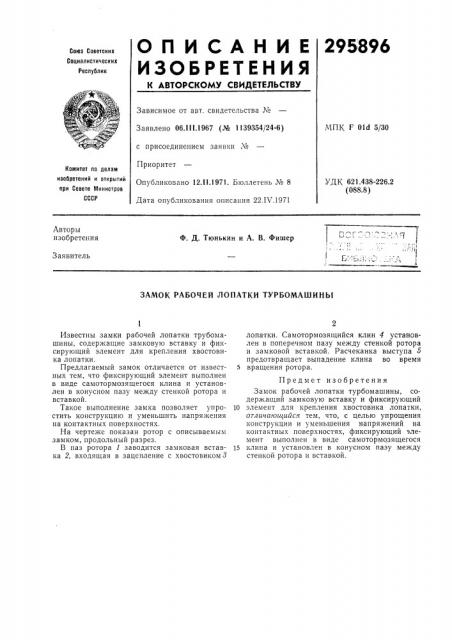

О П И С А Н И Е 295896

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК F 01d 5/30

Заявлено 06.1! !.1967 (№ 1139354/24-6) с присоединением заявки №

Приоритет

Опубликовано 12.!!.1971. Бюллетень № 8

Дата опубликования описания 22.IV.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.438-226.2 (088.8) Авторы изобретения

Ф. Д. Тюнькин и А. В. Фишер

Заявитель

ЗАМОК РАБОЧЕИ ЛОПАТКИ ТУРБОМАШИНЫ

Известны замки рабочей лопатки трубомашины, содержащие замковую вставку и фиксирующий элемент для крепления хвостовика лопатки.

Предлагаемый замок отличается от известных тем, что фиксирующий элемент выполнен в виде самотормозящегося клина и установлен в конусном пазу между стенкой ротора и вставкой.

Такое выполнение замка позволяет упростить конструкцию и уменьшить напряжения на контактных поверхностях.

На чертеже показан ротор с описываемым замком, продольный разрез.

В паз ротора 1 заводится замковая вставка 2, входящая в зацепление с хвостовиком 3 лопатки. Самотормозящийся клин 4 установлен в поперечном пазу между стенкой ротора и замковой вставкой. Расчеканка выступа б предотвращает выпадение клина во время

5 вращения ротора.

Предмет изобретения

Замок рабочей лопатки турбомашины, содержащий замковую вставку и фиксирующий

И элемент для крепления хвостовика лопатки, отличающийся тем, что, с целью упрощения конструкции и уменьшения напряжений на контактных поверхностях, фиксирующий элемент выполнен в виде самотормозящегося

15 клина и установлен в конусном пазу между стенкой ротора и вставкой.
