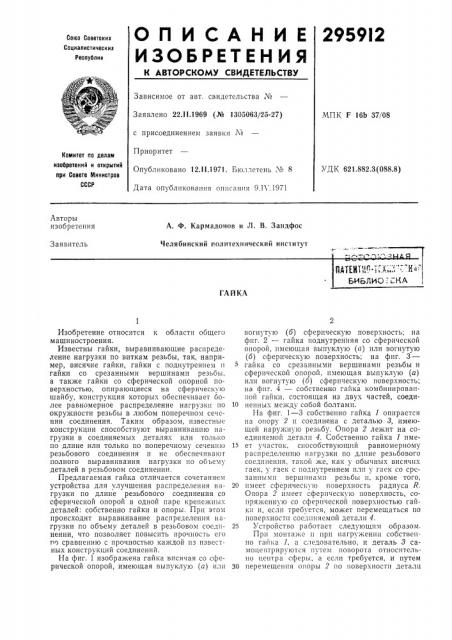

О П И С А Н И Е 2959I2
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22.11.1969 (№ 1305063/25-27) МПК F 16b 37/08 с присоединением заявки ¹
Приоритет
Опубликовано 12.1!.1971. Бюллетень ¹ 8
Дата опубликования описания 9.11 .1971
Комитет по делам иаооретений и открытий при Совете Министров
СССР
УДК 621.882.3(088.8) Авторы изобретения
А. Ф. Кармадонов и Л. В. Зандфос
Челябинский политехнический институт
Заявитель
1"1АТЕЯТЫ11- .Х ...
БИБЛИО КА
ГАЙКА
Изобретение относится к области общего машиностроения.
Известны гайки, выравнивающие распределение нагрузки по виткам резьбы, так, например, висячие гайки, гайки с поднутрением и гайки со срезанными вершинами резьбы, а также гайки со сферической опорной поверхностью, опирающиеся на сферическую шайбу, конструкция которых обеспечивает более равномерное распределение нагрузки по окружности резьбы в любом поперечном сечении соединения. Таким образом, известные конструкции способствуют выравниванию нагрузки в соединяемых деталях или только по длине или только по поперечному сечению резьбового соединения и не обеспечивают полного выравнивания нагрузки по объему деталей в резьбовом соединении.
Предлагаемая гайка отличается сочетанием устройства для улучшения распределения нагрузки по длине резьбового соединения со сферической опорой в одной паре крепежных деталей: собственно гайки и опоры. При этом происходит выравнивание распределения нагрузки по объему деталей в резьбовом соединении, что позволяет повысить прочность его по сравнению с прочностью каждой пз известных конструкций соединений.
На фиг. 1 изображена гайка висячая со сферической опорой, имеющая выпуклую (а) или вогнутую (б) сферическую поверхность; на фиг. 2 — гайка поднутренняя со сферической опорой, имеющая выпуклую (а) или вогнутую (б) сферическую поверхность; на фиг. 3— гайка со срезанными вершинамп резьбы и сферической опорой, имеющая выпуклую (а) или вогнутую (б) сферическую поверхность; на фиг. 4 — собственно гайка комбинированной гайки, состоящая из двух частей, соедиN пенных между собой болтами.
На фиг. 1 — 3 собственно гайка 1 опирается на опору 2 и соединена с деталью 8, имеющей наружную резьбу. Опора 2 лежит на сОединяемой детали 4. Собственно гайка I име15 ет участок, способствующий равномерному распределеншо нагрузки по длине резьбового соединения, такой же, как у обычных висячих гаек, у гаек с поднутрением или у гаск со срезанными вершинами резьбы и, кроме того, 20 имеет сферическую поверхность радиуса R.
Опора 2 имеет сферическую поверхность, сопряженную со сферической поверхностью гайки и, если требуется, может перемещаться по поверхности соединяемой детали 4.
25 Устройство работает следующим образом.
Прп монтаже и прп нагружешш собственно гайка 1, а следовательно, и деталь 8 самоцепгрируются путем поворота относительно центра сферы, а если требуется, и путем
30 перемещения опоры 2 по поверхности детали
295912
4. Это уменьшает изгибающий момент в детали 8 и обеспечивает равномерное распределение нагрузки по окружности резьбы в каждом поперечном сечении соединения, а равномерному распределению нагрузки по длине соединения способствует указанный участок гайки. Таким образом гайка предлагаемой конструкции способствует выравниванию нагрузки по объему деталей в резьбовом соединении.
Гайка может быть выполнена разъемной и состоять из двух или большего числа частей, соединенных между собой болтами или другим способом. Гайка для регулировки имеет отверстие для ключа.
Предмет изобретения
1. Гайка с элементами выравнивания нагрузки, отличающаяся тем, что, с целью обеспечения одновременного выравнивания нагрузки по поперечно»у сечению резьбового соединения и по длине, она выполнена в виде сочетания известной гайки со сферической опорой с известной гайкой с элементами распределения нагрузки по длине резьбы.
5 2. Гайка по п. 1, отличающаяся тем, что она выполнена в виде сочетания известной гайки со сферической опорой с известной гайкой со срезанными вершинами резьбы.
3. Гайка по п. 1, отличающаяся тем, что îíа
lO выполнена в сочетании известной гайки со сферической опорой с известной висячей гайкой. г=Я
4. Гайка по п. 1, отличающаяся тем, что она выполнена в виде сочетания известной гайки
)s со сферической опорой с известной гайкой с поднутрением.
5. Гайка по пп. 1 — 4, отличающаяся тем, что ее корпус выполнен составным из двух или нескольких частей, соединенных между
20 собой болтами.
295912 о
Риг 4 иг 5
