Импульсивный вариатор скорости
Иллюстрации
Реферат

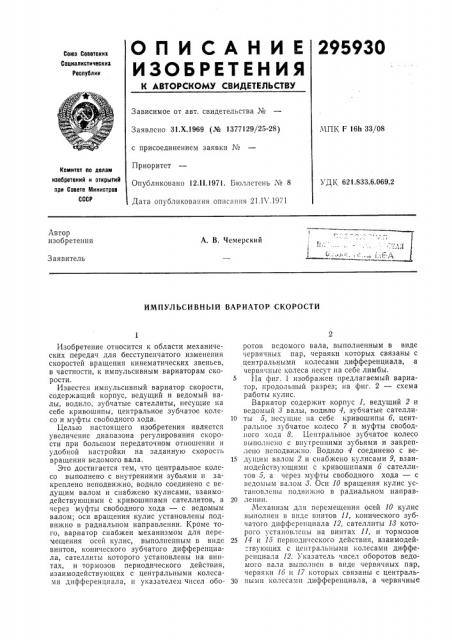

О П И С А Н И Е 295930
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистическив
Республик
Зависимое от авт. свидетельства №
Заявлено 31.Х.1969 (№ 1377129/25-28) ЧПК F 16h 33,/08 с присоединением заявки N
Приоритет
Опубликовано 12.II.1971. Вюллетень № 8
Дата опубликования описания 21.11".1971
Комитет по делан изобретений и открытий при Совете Министров
СССР
УДК 621,833.6.069.2
Автор изобретения
Г,, р
А. В. Чемерский
Заявитель
ИМПУЛЪСИВНЬ|Й ВАРИАТОР СКОРОСТИ
Изобретение относится к области механических передач для бесступенчатого изменения скоростей вращения кинематических звеньев, в частности, к импульсивным вариаторам скорости.
Известен импульсивный вариатор скорости, содержащий корпус, ведущий и ведомый валы, водило, зубчатые сателлиты, несущие на себе кривошипы, центральное зубчатое колесо и муфты свободного хода.
Целью настоящего изобретения является увеличение диапазона регулирования скорости при большом передаточном отношении и удобной настройки на заданную скорость вращения ведомого вала.
Это достигается тем, что центральное колесо выполнено с внутренними зубьями и закреплено неподвижно, водило соединено с ведущим валом и снабжено кулисами, взаимодействующими с кривошипами сателлитов, а через муфты свободного хода — с ведомым валом; оси вращения кулис установлены подвижно в радиальном направлении. Кроме того, вариатор снабжен механизмом для перемещения осей кулис, выполненным в виде винтов, конического зубчатого дифференциала, сателлиты которого установлены на винтах, и тормозов периодического действия, взаимодействующих с центральными колесами дифференциала, и указателем чисел оборотов ведомого вала, выполненным в виде червячных пар, червяки которых связаны с центральными колесами дифференциала, а червя 1ныс колеса несут на себе лимбы.
5 kIa фиг. 1 изображен предлагаемый вариатор, продольный разрез; на фиг. 2 — схема работы кулис.
Вариатор содержит корпус 1, ведущий 2 и ведомый 8 валы, водило 4, зубчатые сателли10 ты б, несущие на себе кривошипы б, центральное зубчатое колесо 7 и муфты свободного хода 8. Центральное зубчатое колесо выполнено с внутренними зубьями и закреплено неподвижно. Водило 4 соединено с ве15 дущим валом 2 и снабжено кулисами 9, взаимодействующими с кривошипами б сателлитов 5, а через муфты свободного хода — с ведомым валом 8. Оси 10 вращения кулис установлены подвижно в радиальном направ20 ленин.
Механизм для перемещения осей 10 кулис выполнен в виде винтов 11, конического зубчатого дифференциала 12, сателлиты И которого установлены на винтах 11, и тормозов
2s 14 и 15 периодического действия, взаимодей"твующих с центральными колесами дифференциала 12. Указатель чисел оборотов ведомого вала выполнен в виде червячных пар, червяки 1б и 17 которых связаны с централь30 ными колесами дифференциала, а червячные
3 колеса 18 и 19 несут на себе лимбы 20 и 21.
Вариатор работает следующим образом.
При вращении водила сателлиты б, обкатываясь по колесу 7, сообщают кулисам 9 колебательные движения, которые через муфты свободного хода 8 передаются на ведомый вал. Регулирование скорости ведомого вала осуществляется периодическим включением тормозов 14 и 15, что вызовет радиальное перемещение осей 10 кулис 9. Полученное значение скорости будет фиксироваться на лимбах 20 и 21.
Предмет изобретения
Импульсивный вариатор скорости, содержащий корпус, ведущий и ведомый валы, водило, зубчатые сателлиты, несущие на себе кривошипы, центральное зубчатое колесо и муфты свободного хода, отличающийся тем, что, с целью увеличения диапазона регули295930 рования скорости при большом передаточном отношении и удобной настройки на заданную скорость вращения ведомого вала, центральное колесо выполнено с внутренними зубьями
5 и закреплено неподвижно, водило соединено с ведущим валом и снабжено кулисами, взаимодействующими с кривошипами сателлитов, а через муфты свободного хода — с ведомым валом, оси вращения кулис установ1О лены подвижно в радиальном направлении, вариатор снабжен механизмом для перемещения осей кулис, выполненным в виде винтов, конического зубчатого дифференциала, сателлиты которого установлены на винтах, 15 и тормозов периодического действия, взаимодейству1ощих с центральными колесами дифференциала, и указателем чисел оборотов ведомого вала, выполненным в виде червячных пар, червяки которых связаны с центральны20 ми колесами дифференциала, а червячные колеса несут на себе лимбы.
295930
Фиг 2
