Способ автоматического управления режимом горения методических пламенных печей

Способ автоматического управления режимом горения методических пламенных печей

Иллюстрации

Показать все

Реферат

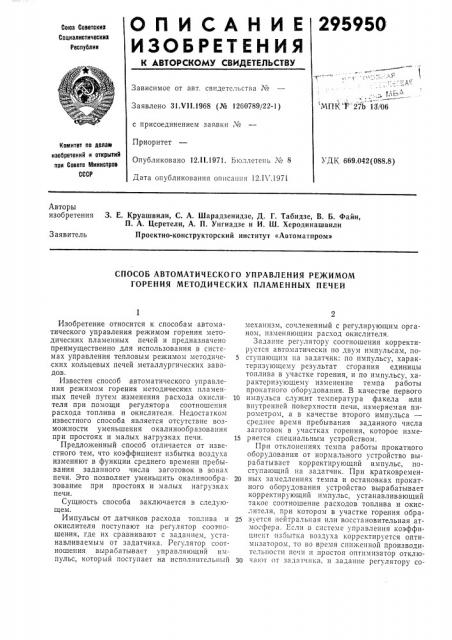

295950

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1

МПК Р 2rb 13/06

Зависимое от авт. свидетельства ¹

Заявлено 31.Ч11.1968 (№ 1260789/22-1) с присоединением заявки №

Приоритет

Опубликовано 12 !!.1971. Бюллетень ¹ 8

Дата опубликования описания 12.1Ч.1971

Комитет по лелем изобретений и открытий пои Совете Министров

СССР

УДК 669.042(088.8) Авторы изобретения

3. Е. Круашвили, С. А. Шарадзенидзе, Д. Г. Табидзе, В. Б. Файн, П. А. Церетели, А. П. Унгиадзе и И. Ш, Херодинашвили

Проектно-конструкторский институт «Автоматпром»

Заявитель

СПОСОБ АВТОМАТИЧ ЕСКО ГО УП РАВЛ ЕН ИЯ РЕ)КИМОМ

ГОРЕНИЯ МЕТОДИЧЕСКИХ ПЛАМЕННЫХ ПЕЧЕЙ

Изобретение относится к способам автоматического управления режимом горения методических пламенных печей и предназначено преимущественно для использования в системах управления тепловым режимом методических кольцевых печей металлургических заводов.

Известен способ автоматического управления режимом горения методических пламенных печей путем, изменения расхода окислителя при помощи регулятора соотношения расхода топлива и окислителя. Недостатком известного способа является отсутствие возможности уменьшения окалинообразования при простоях и малых нагрузках печи.

Предложенный способ отличается от известного тем, что коэффициент избытка воздуха изменяют в функции среднего времени пребывания заданного числа заготовок в зонах печи. Это позволяет уменьшить окалинообразование при простоях и малых нагрузках печ,и.

Сущность способа заключается в следующем.

Импульсы от датчиков расхода топлива и окислителя поступают на регулятор соотношения, где их сравнивают с заданием, устанавливаемым от задатчика. Регулятор соотношения вырабатывает управляющий импульс, который поступает на исполнительный механизм, сочлененный с регулирующим органом, изменяющим расход окислителя.

Задание регулятору соотношения корректируется автоматически по двум импульсам, по5 ступающим на задатчик: по импульсу, характеризующему результат сгорания единицы топлива в участке горения, и по импульсу, характеризующему изменение темпа работы прокатного оборудования. В качестве первого

10 импульса служит температура факела или внутренней поверхности печи, измеряемая пирометром, а в качестве второго импульса— среднее время пребывания заданного числа заготовок в участках горения, которое изме15 ряется специальным устройством.

При отклонениях темпа работы прокатного оборудования от нормального устройство вырабатывает корректирующий импульс, поступающий»а задатчик. При кратковремен20 ных замедлениях темпа и остановках прокатного оборудования устройство вырабатывает корректирующий импульс, устанавливающий такое соотношение расходов топлива и окис".HTåëÿ, при котором в участке горения обра25 зуется нейтральная или восстановительная атмосфера. Если в системе управления коэффициент и "áûòêà воздуха корректируется оптимизатором, то во время сниженной производительности псчп и простоя оптимизатор отключ0 чают от задатчпка, и задание регулятору со295950

Предмет изобретения

Составитель Г. Гогричиани

Редактор Н. Л. Корченко Текред Н. И. Наумова Корректор Т. А. Абрамова

Заказ 789/6 Изд. Мв 366 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб„д. 4)5

Типография, пр. Сапунова, 2 отношения корректируется от специального устройства, определяющего среднее время пребывания задан ного числа заготовок в печи.

С пособ автоматического управления режимом горения методических .пламенных печей путем изменения расхода окислителя с помощью регулятора соотношения расхода топлива и окислителя, отличающийся тем, что, с целью уменьшения окалинообразования при

5 простоях и малых нагрузках печи, коэффициент избытка воздуха изменяют в функции среднего времени пребывания заданного числа заготовок в зонах печи,
