Ударно-спусковой механизм для подводного огнестрельного гарпунного спортивного оружия

Ударно-спусковой механизм для подводного огнестрельного гарпунного спортивного оружия

Иллюстрации

Показать все

Реферат



295958

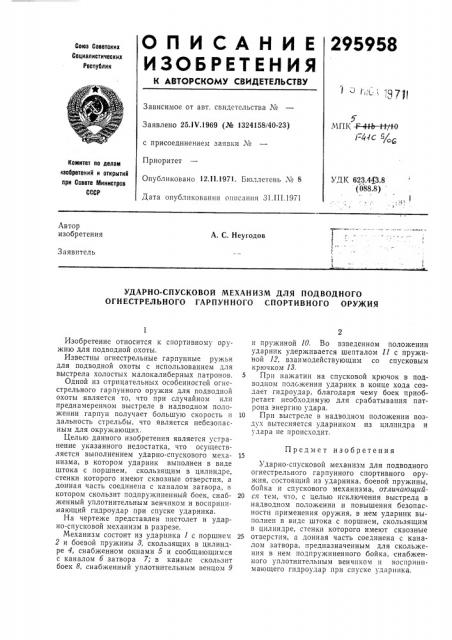

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1;3 1-,А,; 1Ч? )(Зависимое от авт. свидетельства ¹

МПК -F Ak — 1+ФО

i1 =4 C %

Заявлено 25.IV.1969 (№ 1324158/40-23) с присоединением заявки ¹

Приоритет

Опубликовано 12.11,1971. Бюллетень ¹ 8

Дата опубликования описания 31.III.1971

Комитет по делам изобретений и открытий при Спеете Министров

СССР

УДК 623.443.8 (088.8)

Автор изобретения

А, С. Неугодов

Заявитель

УДАРНО-СПУСКОВОИ МЕХАНИЗМ ДЛЯ ПОДВОДНОГО

ОГНЕСТРЕЛоНОГО ГАРПУННОГО СПОРТИВНОГО ОРУЖИЯ

Предмет изобретения

Изобретение относится к спортивному оружию для подводной охоты.

Известны огнестрельные гарпунные ружья для подводной охоты с использованием для выстрела холостых малокалиберных патронов. 5

Одной из отрицательных особенностей огнестрельного гарпунного оружия для подводной охоты является то, что при случайном или преднамеренном выстреле в надводном положении гарпун получает большую скорость и 10 дальность стрельбы, что является небезопасным для окружающих.

Целью данного изобретения является устранение указанного недостатка, что осуществляется выполнением ударно-спускового меха- 15 низма, в котором ударник выполнен в виде штока с поршнем, скользящим в цилиндре, стенки которого имеют сквозные отверстия, а донная часть соединена с каналом затвора, в котором скользит подпружиненный боек, снаб- 20 женный уплотнительным венчиком и воспринимающий гидроудар при спуске ударника.

На чертеже представлен пистолет и ударно-спусковой механизм в разрезе.

Механизм состоит из ударника 1 с поршнем 25

2 и боевой пружины 8, скользящих в цилиндре 4, снабженном окнами 5 и сообщающимся с каналом б затвора 7; в канале скользит боек 8, снабженный уплотнительным венцом 9 и пружиной 10. Во взведенном положении ударник удерживается шепталом 11 с пружиной 12, взаимодействующим со спусковым крючком 13.

При нажатии на спусковой крючок в подводном положении ударник в конце хода создает гидроудар, благодаря чему боек приобретает необходимую для срабатывания патрона энергию удара.

При выстреле в надводном положении воздух вытесняется ударником из цилиндра и удара не происходит.

Ударно-спусковой механизм для подводного огнестрельного гарпунного спортивного оружия, состоящий из ударника, боевой пружины, бойка и спускового механизма, отличающийся тем, что, с целью исключения выстрела в надводном положении и повышения безопасности применения оружия, в нем ударник выполнен в виде штока с поршнем, скользящим в цилиндре, стенки которого имеют сквозные отверстия, а донная часть соединена с каналом затвора, предназначенным для скольжения в нем подпружиненного бойка, снабженного уплотнительным венчиком и воспринимающего гидроудар при спуске ударника.

295958

Составитель А. Семенов

Редактор К. Н. Шанаурова Текред 3. Н. Таранепко Корректор Т. А. Китаева

Заказ 740!7 Изд. Мю 32а Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
