Реферат

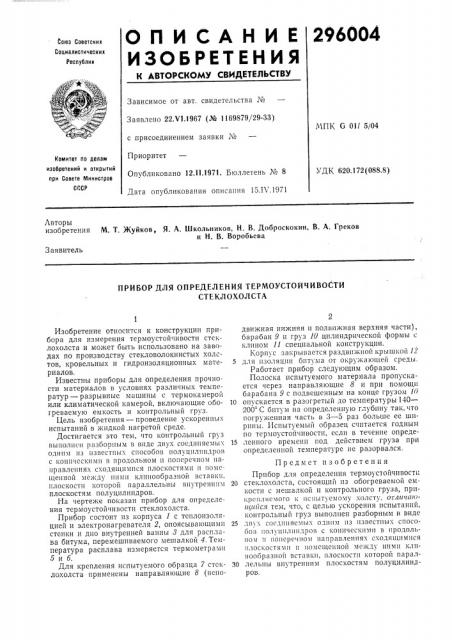

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

296004

Сок1а Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Ч1.1967 (№ 1169879/29-33) с присоединением заявки №

Приоритет

Опубликовано 12.11.1971. Бюллетень № 8

Дата опубликования описания 1".IX .1971

МПК G 011 5/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 620.172(088.8) Авторы изобретения М. Т. Жуйков, Я. А. Школьников, Н. В. Доброскокин, В. А. Греков и H. В. Воробьева

Заявитель

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ТЕРМОУСТОИЧИВОСТИ

СТЕКЛ ОХОЛ СТА

Изобретение относится к конструкции прибора для измерения термоустойчивости стеклохолста и может быть использовано на заводах по производству стекловолокнистых холстов, кровельных и гидроизоляционных материалов.

Известны приборы для определения прочности материалов в условиях различных температур — разрывные машины с термокамерой или климатической камерой, включающие обогреваемую емкость и контрольный груз.

Цель изобретения — проведение ускоренных испытаний в жидкой нагретой среде.

Достигается это тем, что контрольньш груз выполнен разборным в виде двух соединяемых одним из известflых способов полуцилиндров с коническими в продольном и поперечном направлениях сходящимися плоскостями и помещенной между ними клинообразной вставки. плоскости которой параллельны внутренним плоскостям полуцилиндров.

На черте>ке показан прибор для определения термоустойчивости стеклохолста.

Прибор состоит из корпуса 1 с теплоизоляцией и электронагревателя 2, опоясывающими стенки и дно внутренней ванны 8 для расплава битума, перемешиваемого мешалкой 4.Температура расплава измеряется термометрами

5иб.

Для крепления испытуемого образца 7 стеклохолста применены направляющие 8 (чеподвижная нижняя и подвижная верхняя части), барабан 9 и груз 10 цилиндрической формы с клином 11 специальной конструкции.

Корпус закрывается раздвижной крышкой 12

5 для изоляции битума от окружающей среды.

Работает прибор следующим образом.

Полоска испытуемого материала пропускается через направляющие 8 и при помощи барабана 9 с подвешенным на конце грузом 10

10 опускается в разогретый до температуры 140в

200 С битум на определенную глубину так,что погруженная часть в 3 — 5 раз больше ее ширины. Испытуемый образец считается годным по термоустойчивости, если в течение опреде15 ленного времени под действием груза при определенной температуре не разорвался.

Предмет изобретения

Прибор для определения термоустойчивост11

20 стеклохолста, состоящий из обогреваемой емкости с мешалкой и контрольного груза, прикрепляемого к испытуемому холсту, отличпии и11ся тем, что, с целью ускорения испытаьп1й, контрольный груз выполнен разборным в виде

25 двух соединяемых одним 113 известных способов нолуцплпндров с коническими в продольном If поперечном направлениях сходящимися

IIлОскОстямп fl 1!Омещенной между ними к. Illноооразной Вставки, IIJIocKocTII которой 113p3. I

30 лельны внутренним плоскостям полуцилиндров.
