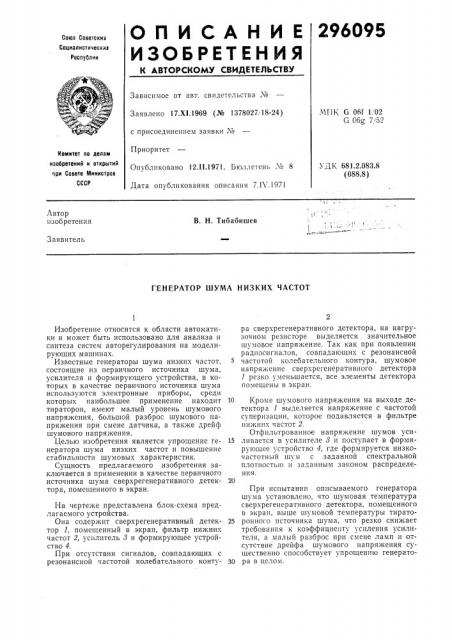

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сама Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК G 06f 1, 02

G Обо 7 52

Заявлено 17.XI.1969 (М 1378027! 18-24) с присоединением заявки №

Приоритет

Опубликовано 12.I I.1971. Бюллетень № 8

Дата опубликования описания 7.11 .1971

Комитет по делам иаобретеиий и открытий при Совете Мииистрав

СССР

УДК 681.2.083.8 (088.8) Автор изобретения

В. Н. Тибабишев

Заявитель

ГЕНЕРАТОР ШУМА НИЗКИХ ЧАСТОТ

Изобретение относится к области автоматики и может быть использовано для анализа и синтеза систем авторегулирования на моделирующих машинах.

Известные генераторы шума низких частот, состоящие из первичного источника шума, усилителя и формирующего устройства, в которых в качестве первичного источника шума используются электронные приборы, среди которых наибольшее применение находит тираторон, имеют малый уровень шумового напряжения, большой разброс шумового напряжения при смене датчика, а также дрейф шумового напряжения.

Целью изобретения является упрощение генератора шума низких частот и повышение стабильности шумовых характеристик.

Сущность предлагаемого изобретения заключается в применении в качестве первичного источника шума сверхрегенеративного детектора, помещенного в экран.

На чертеже представлена блок-схема предлагаемого устройства.

Она содержит сверхрегенеративный детектор 1, помещенный в экран, фильтр нижних частот 2, усилитель 8 и формирующее устройство 4, При отсутствии сигналов, совпадающих с резонансной частотой колебательного контура сверхрегенеративного детектора, на нагрузочном резис горе выделяется значительное шумовое напряжение. Так как при появлении радиосигналов, совпадающих с резонансной частотой колебательного контура, шумовое напряжение сверхрегенеративного детектора

1 резко уменьшается, все элементы детектора помещены в экран.

10 Кроме шумового напряжения на выходе детектора 1 выделяется напряжение с частотой суперизации, которое подавляется в фильтре и и ж них ч астот 2.

Отфильтрованное напряжение шумов уси15 ливается в усилителе 8 и поступает в формирующее устройство 4, где формируется низкочастотный шум с заданной спектральной плотностью и заданным законом распределения.

При испытании описываемого генератора шума установлено, что шумовая температура сверхрегенеративного детектора, помещенного в экран, выше шумовой температуры тирато25 ронного источника шума, что резко снижает требования к коэффициенту усиления усилителя, а малый разброс прп смене ламп и отсутствие дрейфа шумового напряжения существенно способствует упрощению генерато30 ра в целом.

296095

Предмет изобретения

Составитель В. Л, Быков

Редактор Е. В. Семанова Текред Т. П. Курилко Корректор В. И. )Колудева

Заказ 776, 19 Изд. № 332 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

Генератор шума низких частот, содержащий первичный источник шума, усилитель и формирующее устройство, отличающийся тем, что, с целью упрощения генератора и повышения стабильности его шумовых характеристик, в качестве первичного источника шума использован сверхрегенеративный детектор, 5 помещенный в экран.
