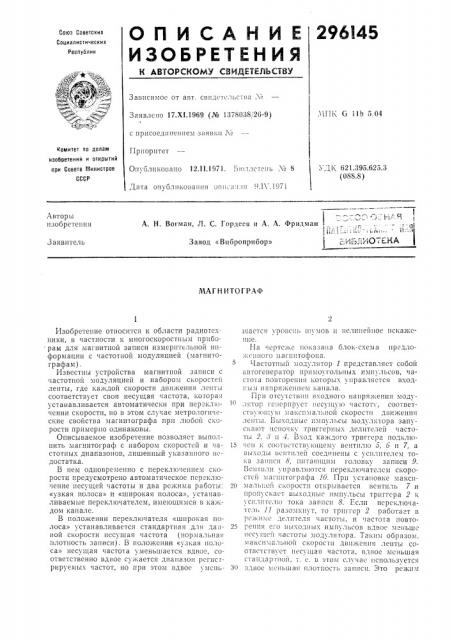

Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства X.1}}1К Ст }lb 5 04

Заявлсliо 17.Х!.1969 (№ 1378038, 26-9) с ирисоединсштем заявки М

Комитет по делам

Приоритет

Опуб lIIKoUBIIO 12.11.1971. Вк)ллстснь М 8 изобретений и открытий при Совете Министров

СССР

УД}, 621.395.625.3 (Ояв.s) Дата ог1убликования опи:i: t tn (!.13 .197}

A. H. Вогман, Л. С. Гордеев и A. А. Фридман

Завод «Виброприбор» =.:,! }1=о. }Ь}0 ЕКА

Авторы изобретения

Заявитель

МАГИ ИТОГРАФ

Изобретение относится к области радиотехники, в частности к многоскоростным прибо рам для магнитной записи измерительной информации с частотной модуляцией (магнитографам).

Известны устройства магнитной записи с частотной модуляцией и набором скоростей ленты> Где каждой скорости движения ленты соответствует своя несущая частота, которая устанавливается автоматически при переключении скорости, но в этом случае метрологические свойства магнитографа при любой скорости примерно одинаковы.

Описываемое изобретение позволяет выполнить магнитограф с набором скоростей и частотных диапазонов, лишенный указанного недостатка.

В нем одновременно с переключением ct(орости предусмотрено автоматическое переключение несущей частоты и два режима работы:

«узкая полоса» и «широкая полоса», устанавливаемые перекл1очателем, имеющимся в каждом канале.

В положении переключателя «широкая полоса» устанавливается стандартная для да 1ной скорости иссушая частота (нормальная плотность записи). В положении «yai(a51 полоса» несущая частота уменьшается вдвое, соответственно вдвое суукается диапазон регисгрируемых частот, но при этом вдвое умсньшастся уроне гь шумов li нелинейное искажсш!е.

На !с})тсже показана 0.10к-схема н})едloж! Иного з!агнитофоиа. с1астотньн! модулятор 1 представляет собой автогенератор прямоугольных импульсов, частота повторения которыx управляется входным напряжс!шем канала.

iI})It отсутстьии входного нанряукени51 модулятор генерирует несущую 1астот, соответсTI>) toïió о максимальной скорости движения ленты. Выходные импульсы моду 15110ра запускают цсно 1ку триггерных делителей частоты 2,, > и э -. Вход каждого триггера подклю15 чси к соотьстствующему вентилю 5, 6 и 7, а выходы вентилей соединены с усилителем тока записи ), питающим головку записи 9.

Вентили управляются переключателем скоростей магнитог})афа 76. П})и ) станов!(е:51акси20 мальиой скорости открывается вентиль 7 и пропускал. выходtlt>lc импульсы триггсра 2 к усилите;но тока записи 8. Если переключатель 11 разомкнут, то триггер 2 работает в реукимс делителя частоты, и частота повто25 реш1я его выходных импульсов вдвое меньше несущей частоты модулятора. Таким образом, hià1(си .1а:!ьнои скоросTИ движени51 1етlты соответствует несущая частота, вдвое меньшая стандарпюй, т. с. и этом случае используется

3О вдвое меньшая плотность записи. Это режим

296145

IIccA п1ей l2cTQTI>I уменьшением скорости ленты.

Р 1 (!

Составители В. Бровкин

f (.ä il

Заказ 782/13 Изд. № 334 Тираж 473 Подписное

Ц ц!11ПИ Ь;омп1ста по дедам изобретений п открытий llpll Совете Министров СССР

Москва, )К-35, 1 авивская наб., д. 4/5

Типография, пр. Сапунова, 2

«узкой полосы». При замыкании переключателя ll выходные импульсы модулятора через конденсатор 12 непосредственно поступают на базу одного из транзисторов триггера 2. Емкость конденсатора 12 выбирается значительно большей (на 2 порядка), чем емкости запускающих конденсаторов. При этом триггер 2 работает не в режиме делителя частоты, а в режиме усилителя-ограничителя с положительной обратной связью, так что частота повторения импульсов па его выходе равна частоте запускающих импульсов. Таким образом, когда переключатель 11 замкнут, в головку записи 9 через усилитель тока записи 8 и вентиль 7 поступают импульсы записи с частотой, соответствующей стандартной для максимальной скорости движения ленты.

Это режим работы с «широкой полосой>.

Работа магнитографа при установке других скоростей ленты и переключение режимов «узкая полос໠— «широкая полоса» происходит аналогично, за исключением того, что триггеры 2 и 8 обеспечивают дополнительное деПредмет изобретения

Магпитограф, содержагций модулятор, переключатели скорости протягивания магнитной ленты и последовательно соединенные триггеры с вентилями, отлнна он1айся тем, что, с целью получения двух частотных диапазонов на каждой скорости с расширением динамического диапазона на меньшей из них и осуществления па последней блокировке переключателя полосы, между модулятором и первым триггером установлена цепочка из последовательно включенных входного переключателя, диода и конденсатора, при этом между катодом диода и указанным конденсатором включены резисторы, один из которых связан с отрицательным полюсом источника питания, а другой через дополнительный переключатель — с положительным полюсом этого же источника питания.
