Реферат



296I99

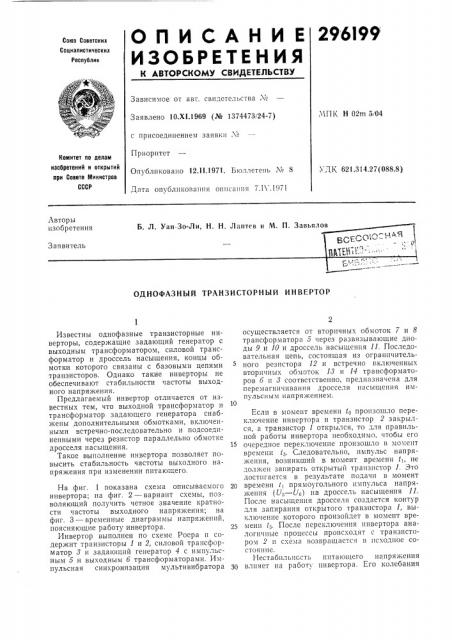

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹,ЧПК Н 02m 5, 04

Заявлено 10.Х1.1969 (№ 1374473!24-7) с присоединением заявки №

Приоритет

Опубликовано 12.11.1971, Бюллетень № S

Дата опубликования описания 7.1 .1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.314.27(088.8) Авторы изобретения

Б. Л. Уан-Зо-Ли, H. H. Лаптев и М. П. Завьялов

Заявитель

ОДНОФАЗНЫЙ ТРАНЗИСТОРНЫЙ ИНВЕРТОР

Известны однофазные транзисторные инверторы, содержащие задающий генератор с выходным трансформатором, силовой трансформатор и дроссель насыщения, концы обмотки которого связаны с базовыми цепями транзисторов. Однако такие инверторы не обеспечивают стабильности частоты выходного напряжения.

Предлагаемый инвертор отличается от известных тем, что выходной трансформатор и трансформатор задающего генератора снабжены дополнительными обмотками, включенными встречно-последовательно и подсоединенными через резистор параллельно обмотке дросселя насыщения.

Такое выполнение инвертора позволяет повысить стабильность частоты выходного напряжения при изменении питающего.

На фиг. 1 показана схема описываемого инвертора; на фиг. 2 — вариант схемы, позволяющий получить четное значение кратности частоты выходного напряжения; на фиг. 3 — временные диаграммы напряжений, поясняющие работу инвертора.

Инвертор выполнен по схеме Роера и содержит транзисторы 1 и 2, силовой трансформатор 8 и задающий генератор 4 с импульсным 5 и выходным б трансформаторами. Èìпульсная синхронизация мультивибратора осуществляется от вторичных обмоток 7 и 8 трансформатора 5 через развязывающие диоды 9 и 10 и дроссель насыщения 11. Г1оследовательная цепь, состоящая из ограничительного резистора 12 и встречно включенных вторичных обмоток 18 и 14 трансформаторов б и 8 соответственно, предназначена для перемагничивания дросселя насыщения импульсным напряжением.

Если в момент времени 1о произошло переключение инвертора и транзистор 2 закрылся, а транзистор 1 открылся, то для правильной работы инвертора необходимо, чтобы его

15 очередное переключение произошло в момент времени t3. Следовательно, импульс напряжения, возникший в момент времени t, не должен запирать открытый транзистор 1. Зто достигается в результате подачи в момент

20 времени t, прямоугольного импульса напряжения (Ug — Ug) на дроссель насыщения 11.

После насыщения дросселя создается контур для запирания открытого транзистора 1, выключение которого произойдет в момент вре2s мени t3. После переключения инвертора аналогичные процессы происходят с транзисторо» 2 и схема возвращается в исходное состояниеие.

Нестабильность питающего напряжения

30 влияет на работу инвертора. его колебания изменяют время насыщения дросселя 11, которос для нормальной работы схемы должно превышать длительность импульса задающего генератора и быть меньше полупериода его частотьь Так как длительность импульса задающего генератора обычно мала (порядка 20 мксек), напряжение питания может изменяться в 5 раз без нарушения работы инв ртора.

Для получения четного коэффициента делеши вторичную обмотку 7 импульсного трансформа гора 5, необходимо включить между объединенными эмиттерными электродами транзисторов 1 и 2 и средней точкой дросселя насыщения 11 (фиг. 2).

Предмет изобретения

Однофазный транзисторный инвертор, содержащий задающий генератор с выходным трансформатором, силовой трансформатор и дроссель насыщения, концы обмотки которого связаны с базовыми цепями транзисторов, отлича ощийся тем, что, с целью повышения стабильности частоты выходного напряжения

10 при изменении питающего, выходной трансформатор и трансформатор задающего генератора снабжены дополнительными обмотками, включенными встречно-последовательно и подсоединенными через резистор парал15 лельно обмотке дросселя насыщения.

296199 г з фиг 2
