Реферат



ц т -, би v0 енэ. f;I+Ä

296282

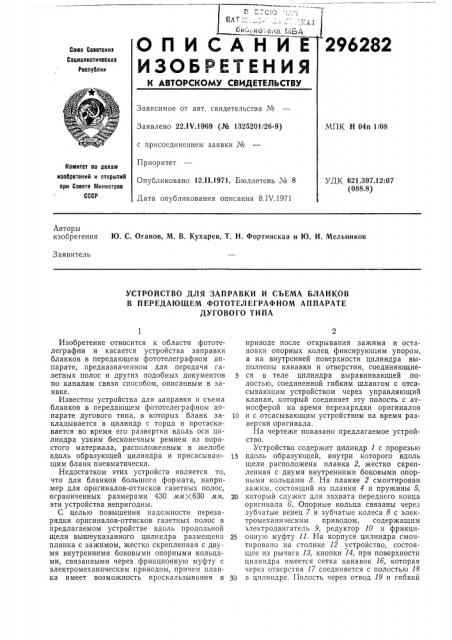

О П И СА Н И

ИЗОБРЕТЕН И

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТ

Зависимое от авт. свидетельства №

Заявлено 221Ч.1969 (№ 1325201!26-9) МПК H 04п 1/08 с присоединением заявки №

Приоритет

Опубликовано 12.ll.1971. Бюллетень №

Дата опубликования описания 8.IV.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.397.12:07 (088.8) Авторы изобретения Ю. С. Оганов, М. В. Кухарев, Т. Н. Фортинская и Ю. И. Мельников

Заявитель

УСТРОЙСТВО ДЛЯ ЗАПРАВКИ И СЪЕМА БЛАНКОВ

В ПЕРЕДАЮЩЕМ ФОТОТЕЛЕГРАФНОМ АППАРАТЕ

ДУГОВОГО ТИПА

Изобретение относится к области фототелеграфии и касается устройства заправки бланков в передающем фототелеграфном аппарате, предназначенном для передачи газетных полос и других подобных документов по каналам связи способом, описанным в заявке.

Известны устройства для заправки и съема бланков в передающем фототелеграфном аппарате дугового типа, в которых бланк закладывается в цилиндр с торца и протаскивается во время его развертки вдоль оси цилиндра узким бесконечным ремнем из пористого материала, расположенным в желобе вдоль образующей цилиндра и присасывающим бланк пневматически.

Недостатком этих устройств является то, что для бланков большого формата, например для оригиналов-оттисков газетных полос, ограниченных размерами 430 мм б30 мм, эти устройства непригодны.

С целью повышения надежности перезарядки оригиналов-оттисков газетных полос в предлагаемом устройстве вдоль продольной щели вышеуказанного цилиндра размещена планка с зажимом, жестко скрепленная с двумя внутренними боковыми опорными кольцами, связанными через фрикционную муфту с электромеханическим приводом, причем планка имеет возможность проскальзывания в приводе после открывания зажима и остановки опорных колец фиксирующим упором, а на внутренней поверхности цилиндра выполнены канавки и отверстия, соединяющие5 ся в теле цилиндра выравнивающей полостью, соединенной гибким шлангом с отсасывающим устройством через управляющий клапан, который соединяет эту полость с атмосферой на время перезарядки оригиналов

10 и с отсасывающим устройством на время развертки оригинала.

На чертеже показано предлагаемое устройство.

Устройство содержит цилиндр 1 с прорезью

15 вдоль образующей, внутри которого вдоль щели расположена планка 2, жестко скрепленная с двумя внутренними боковыми опорными кольцами 8. На планке 2 смонтирован зажим, состоящий из планки 4 и пружины 5, 20 который служит для захвата переднего конца оригинала б. Опорные кольца связаны через зубчатые венец 7 и зубчатые колеса 8 с электромеханическим приводом, содержащим электродвигатель 9, редуктор 10 и фрикци25 онную муфту 11. На корпусе цилиндра смонтировано на столике 12 устройство, состоящее из рычага 18, кнопки 14, при поверхности цилиндра имеется сетка канавок 1б, которая через отверстия 17 соединяется с полостью 18

30 в цилиндре. Полость через отвод 19 и гибкий

296282

3 шланг 20 соединена с клапаном 21, который служит для управления состоянием полости, с его помощью она соединяется либо с атмосферой, тогда в ней создается нормальное давление, либо с отсасывающим устройством, тогда в ней создается пониженное давление.

Полость является выравнивающей, охватывая все отверстия, которые по разному удалены от отвода 19 воздуха, она делает во всех их давление одинаковым, Сетка канавок, делящая внутреннюю поверхность цилиндра на еще более мелкие площадки, чем это делается отверстиями, служит для обеспечения одинакового давления по всей внутренней поверхности цилиндра. Управляющий клапан содержит в себе поршень 22 и электромагнит 28, при помощи которого поршень перекрывает либо канал отсасывающего устройства, либо канал, соединяющий клапан с атмосферой.

Устройство работает следующим образом.

Подлежащий передаче оригинал-оттиск газетной полосы укладывается па столик текстом наружу, прижимается краем к направляющей 24 и продвигается пс столику вперед на планку 2 до упора в нсй (позиция «a»).

Затем нажимается кнопка, которая через рычаг втягивает упор за пределы планки 2, и последняя под действием пружин прижимает оригинал-оттиск к планке 2 (позиция «б»).

Затем включается электродвигатель, и опорные кольца приводятся во вращение, при этом вместе с кольцами поворачиваются и соединенные с ними планки 4 и 2, тянущие за собой оригинал, наматывающийся на опорные пояски 25 колец, не касаясь внутренней поверхности цилиндра. Когда кольца с планками 4 и 2 сделают почти целый оборот, планка 4 снова встречает упор, останавливается им и после образования необходимого зазора между планками 4 и 2 останавливает кольца, и муфта проскальзывает. После этого двигатель отключается. Навернутый на пояски колец оригинал занимает положение, показанное на позиции «в». Вслед за этим выравнивающая полость цилиндра присоединяется клапаном к отсасывающему устройству, благодаря чему в ней создается разрежение, а в малом зазоре между цилиндром 2б и поверхностью оригинала образовывается воздушный поток, который переносит оригинал-оттиск с опорных колец на внутреннюю поверхность цилиндра (позиция «г»).

Благодаря поддерживаемому отсасывающим устройством разрежению в полости оригинал надежно прижимается к внутренней поверхности цилиндра и прочно удерживается на

55 пей все время, пока производится его развертка. Равномерный прижим оригинала по всей площади без складок и пузырей обеспечивается наличием отверстий и сеткой канавок.

Для выполнения операции развертки оригинала цилиндр приводится в поступательное движение вдоль его оси. Оптическая головка

27 вращается во время всего сеанса передачи непрерывно, в том числе и во время перезарядки оригиналов, и не препятствует выполнению операции перезарядки, так как располагается в это время внутри одного из опорных колец. Вследствие этого при перезарядке оригиналов не требуется время ни для запуска и остановки развертывающей оптической головки, ни для ее синхронизации и фазирования.

По окончании развертки цилиндр останавливается, его полость отсоединяется с помощью клапана от отсасывающего устройства, и оригинал отстает от внутренней поверхности цилиндра. Переданный оригинал вытаскивается из цилиндра вручную за свободный его конец, расположенный на столике. Таким образом цилиндр вновь оказывается подготовленным для заправки в него следующего оригинала-оттиска (позиция «д»).

Не возвращая цилиндр в его предыдущее положение, заправляется новый оригинал, развертка которого производится уже при возвратном движении цилиндра.

Предмет изобретения

Устройство для заправки и съема бланков в передающем фототелеграфном аппарате дугового типа, выполненное в виде цилиндра, отличающееся тем, что, с целью повышения надежности перезарядки оригиналов-оттисков газетных полос, вдоль продольной щели вышеуказанного цилиндра размещена планка с зажимом, жестко скрепленная с двумя внутренними боковыми опорными кольцами, связанными через фрикционную муфту с электромеханическим приводом, причем планка имеет возможность проскальзывания в приводе после открывания зажима и остановки опорных колец фиксирующим упором, а на внутренней поверхности цилиндра выполнены канавки и отверстия, соединяющиеся в теле цилиндра выравнивающей полостью, соединенной гибким шлангом с отса сывающим устройством через управляющий клапан, который соединяет эту полость с атмосферой на время перезарядки оригиналов и с отсасывающим устройством на время развертки оригинала.
