296285

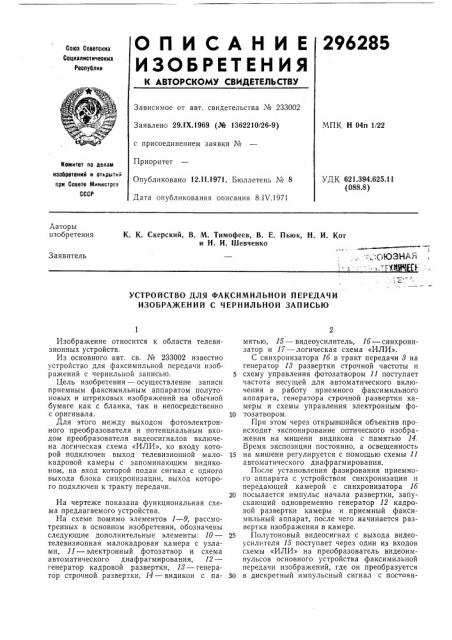

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистические

Ресоублни

Зависимое от авт. свидетельства № 233002

Заявлено 29ЛХ.1969 (№ 1362210/26-9) с присоединением заявки №

Приоритет

Опубликовано 12.II.1971. Бюллетень № 8

Дата опубликования описания 8.IV.1971

МПК Н 04п 1/22

Комитет ло делам изобретений и открытий ори Совете Министрса

СССР

УДК 621.394.625.11 (088.8) Авторы изобретения

К. К. Скерский, В. М. Тимофеев, В. Е. Пьюк, Н. И. Кот и Н. И. Шевченко

Заявитель

УСТРОЙСТВО ДЛЯ ФАКСИМИЛЬНОЙ ПЕРЕДАЧИ

ИЗОБРАЖЕНИЙ С ЧЕРНИЛЬНОЙ ЗАПИСЬЮ

Изображение относится к области телевизионных устройств.

Из основного авт. св. № 233002 известно устройство для факсимильной передачи изображений с чернильной записью.

Цель изобретения — осуществление записи приемным факсимильным аппаратом полутоновых и штриховых изображений на обычной бумаге как с бланка, так и непосредственно с оригинала.

Для этого между выходом фотоэлектронного преобразователя и потенциальным входом преобразователя видеосигналов включена логическая схема «ИЛИ», ко входу которой подключен выход телевизионной малокадровой камеры с запоминающим видиконом, на вход которой подан сигнал с одного выхода блока синхронизации, выход которого подключен к тракту передачи.

На чертеже показана функциональная схема предлагаемого устройства.

На схеме помимо элементов 1 — 9, рассмотренных в основном изобретении, обозначены следующие дополнительные элементы; 10— телевизионная малокадровая камера с узлами, 11 — электронный фотозатвор и схема автоматического диафрагмирования, 12— генератор кадровой развертки, 18 — генерагор строчной развертки. 14 — видикон с памятью, 15 — видеоусилитель, 1б — синхронизатор и 17 — логическая схема «ИЛИ».

С синхронизатора 1б в тракт передачи 8 на генератор 18 развертки строчной частоты и схему управления фотозатвором 11 поступает частота несущей для автоматического включения в работу приемного факсимильного аппарата, генератора строчной развертки камеры и схемы управления электронным фо10 тозатвором.

При этом через открывшийся объектив происходит экспонирование оптического изображения на мишени видикона с памятью 14.

Время экспозиции постоянно, а освещенность

15 на мишени регулируется с помощью схемы 11 автоматического диафрагмирования.

После установления фазирования приемного аппарата с устройством синхронизации и передающей камерой с синхронизатора 1б

20 посылается импульс начала развертки, запускающий одновременно генератор 12 кадровой развертки камеры и приемный факсимильный аппарат, после чего начинается развертка изображения в камере.

25 Полутоновый видеосигнал с выхода видеоусилителя 15 поступает через один из входов схемы «ИЛИ» на преобразователь видеоимпульсов основного устройства факсимильной передачи изображений, где он преобразуется

30 в дискретный импульсный сигнал с постаянной частотой и изменяющейся длительностью импульсов.

В протоколе испытаний представлены полученные образцы записей полутонового изображения непосредственно с натуры на обычную бумагу штриховым факсимильным аппаратом.

Устройство факсимильной передачи изображений с чернильной записью непосредственно с натуры позволяет расширить возможность использования аппаратов с чернильной записью.

Предмет изобретения

Устройство для факсимильной передачи изображений с чернильной записью по авт. св.

_#_ 233002, отличающееся тем, что, с целью осуществления записи приемным факсимильным аппаратом полутоновых и штриховых изображений на,обычной бумаге как с бланка, так и непосредственно с оригинала, между выходом фотоэлектронного преобразователя и потенциальным входом преобразователя видеосигналов включена логическая схе1О ма «ИЛИ», ко входу которой подключен выход телевизионной малокадровой камеры с запоминающим видиконом, на вход которой подан сигнал с одного выхода блока синхронизации, второй выход которого подключен к тракту передачи.
