Станок для обработки ручьев валковпильгерстана

Станок для обработки ручьев валковпильгерстана

Иллюстрации

Показать все

Реферат

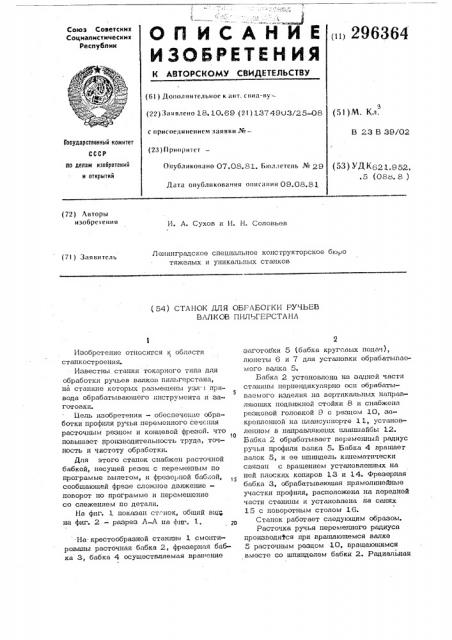

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсмик

Социалистическик

Республик 296364. (61) Дополннтельное к авт. свнд-ву— (22) Заявлено 18. 10.69 (2) ) 1374903/25-08 (5) }М. Кл. с присоединением заявки ¹вЂ”

В 23 B 39/02

Гасударственный камнтет (23) Приоритет по делам нзааретеиий н аткрыткй

Опубликовано 07,08.81. Бюллетень ¹ 29 (5З) Уд К621.952..5 (080. 8 ) Дата опубликования оннсання 09.08,81 (72) Лвторы нзобре1ення

И. А. Сухов и И. Н. Соловьев

Ленинградское спецнальное конструкторское бюро тяжелых и уникальных станков (7l ) Заявитель (54) СТАНОК ДЛЯ ОБГАБОРКИ РУЧЬЕВ

ВАЛКОВ ПИЛЬГЕРСТАНА

Изобретение относится к области станкостроения.

Известны. станки токарного типа для обработки ручьев валков пильгерстана, на станине которых размещены узл t npu5 вода обрабатывающего инструмента и заготовки

Hezuь изобретения — обеспечение обработки профиля ручья переменного сечения расточным pBGLLQM и концевой фрезой. что

10 повышает производительность труда, точность и чистоту обработки.

Для этого станок снабжен расточной бабкой, несущей резец с переменным по программе вылетом, и фрезерной бабкой, сообщающей фрезе сложное движепие— поворот по программе и перемещение со слежением по детали.

На фиг. 1 показан ст,"нок„общий вид на фиг. 2 — разрез А А да фпг-. 1. 0.На- крестообразной сташше 1 смонтированы расточная бабка 2, фрезерная бабка 3, бабка 4 осуществляемая вращение

2 заготовки 5 (бабка круговых подач), люнеты 6 и 7 для установки обрабатываемого валка 5.

Бабка 2 установлена на задней части станины перпендикулярно оси обрабатываемого изделия на вертикальных направляющих подвижной стойки 8 и снабжена резцовой головкой 9 с резцом 1 О, закрепленной на плансуппорте 1 1, установленном в направляющих плапшайбы 12.

Бабка 2 обрабатывает переменный радиус ручья профиля валка 5. Бабка 4 вращает валок 5, и ее шшпщель кинематически связан с вращением установленных на ней плоских копиров 13 и 14. Фрезерная бабка 3, обрабатывающая прямолинейные участки профиля, расположена на передней части станины и установлена на санях

15 с поворотным столом 16.

Станок работает следующим образом.

Расточка ручья переменного радиуса производиФся при вращающемся валке

5 pQcTo÷íûì резцом 10, вращающимся вместе со шпинделем бабки 2. Радиалытая

296364 подача резца 10 определяется формой копнра 13, синхронно вращающегося с обрабатываемым валком 5. С копнром 13 контактирует датчик 17, перемещение которого преобра- зуется в управляющие сигналы, которые посредством следящего привода управляют радиальным выдвижением резца 1О во время его работы. Для устано .ки резца

10 соосно оси ваша 5 бабка 2 имеет установочное перемещение в горизонталь- >о ной плоскости вместе со стойкой 8 и в вертикальной — по направляющим стойки 8.

Фрезерование прямолинейных участков профиля производится пои ороТо м стола 1 5

16 с одновременным перемещением бабки

3 по направляющим стола 16 перепендикулярно к переменному радиусу ручья ца заданном угле прямолинейного участка профиля. Угол поворота стола 16 определяется формой копира 14, синхронно вращеющегося с валком 5. При этом датчик

18 (угловых дв!ькений) контактирует с копиром 14 и передает управляющие сигHQJ7bI па 1IpHB0p, 1 9 110BOp0TG CTOJlG 1 6.

Перемещение бабки 3 определяется датчиком 20, щуп-ролик 21 которого, равный диаметру фрезу 22, контактирует с поверхностью ранее расточенного ручья и в процессе обработки передает с помощью следящей системы управляющие сигнш!ь! на привод фрезерной бабки 3. ,цля совмещения оси поворота стола

16 с осью обрабатываемого р чья валка

5 сани 23 имеют установочное пере:ещение, перпендикулярное оси валка 5.

Формула изобретепи!,, Станок для обработки ручьев валков пильгерстана, на станине которого размещены узлы привода обрабатывающего. инструмента и заготовки, о т л и ч а ю— шийся тем, что, с целью обеспечения обработки профиля переменного сечения расточным резцом и цилиндрической концевой фрезой, станок снабжен подвижной шпиндельной бабкой со шпинделем, несущим расточной резец с переме!пюй величиной вылета резца, управляемой копиром, связанным с вращением посредством бабки круговой подачи изделия, а механизм поворота и перемещения фрезы выполнен в виде установленного ifà перемещаемых по станипе санях стола, поворачивае ого

»о команде от связанного с вращением изделия второго копира и несущего фрезерную бабку, переме!цаемую при повороте стола с помощью следящего устройства, имеющего датчик, установленный у торца фрезы и контактирующий с изделием.
