Нержавеющая сталь

Нержавеющая сталь

Иллюстрации

Показать все

Реферат

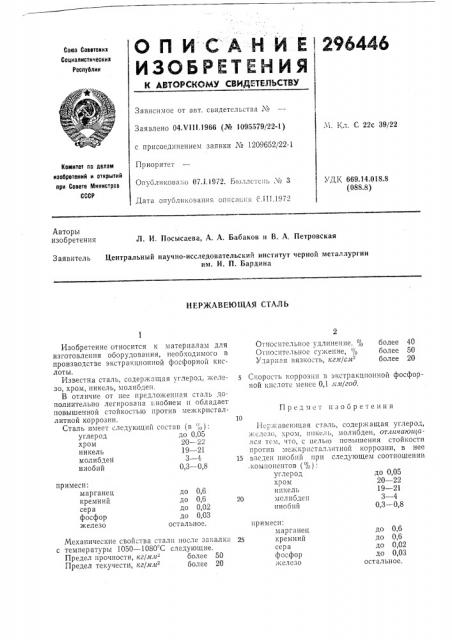

О П И С А Н И Е! 296446

ИЗОБРЕТЕИ Ия, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 04,V111.1966 (№ 1095579/22-1) с присоединением заявки ¹ 1209652/22-1

Приоритет

М. Кл. С 22с 39/22

Комитет по делам изобретений и открытий при Совете Министров

СССР

Оп бликова(о 07.il.1972. Ь!ос(лете:(ь Лв 3

УДК 669.14.018.8 (088.8) Дата опубликования описаш,я 6.111.1972

Авторы изобретения

Л. И. Посысаева, А. А. Бабаков и В. А. Петровская

Заявитель Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина

НЕРЖАВЕЮЩАЯ СТАЛЬ

0(носительное удлинение, 00

Относительное сужение, Ударная вязкость, кгл(/см- более 40 более 50 более 20

Предмет изобретения

10 до 0,05

20 — 22

19 — 21

3 — 4

0,3 — 0,8 примеси: марганец кремний сера фосфор железо до 0,6 до 06 до 0,02 до 0,03 остальное.

20 примеси: марганец кремний сера фосфор железо до 0,6 до 0,6 до 0,02 до 0,03 остальное.

Механические свойства стали после закалки 25 с температуры 1050 — 1080=С следующие.

Предел прочности, кг/л(л(более 50

Предел текучести, кг/л(лР более 20

Изобретение относится к материалам для изготовления оборудования, необходимого в производстве экстракционной фосфорной кислоты.

Известна сталь, содержащая углерод, железо, хром) никель> в(олиодеп.

В отличие от иее предложенная сталь дополнительно легирована и|иобием и обладает повышенной стойкостью против межкристаллитной коррозии.

Сталь имеет следующий состав (в ",, ): углерод до 0,05 хром 20 — 22 никель 19 — 21 молибден 3 — 4 ниобий 0,3 — 0,8

5 Скорость коррозии в экстракционной фосфорной кислоте менее 0,1 льи/год.

11сржавеющая сталь, содержащая углерод, железо, «ром, никель, молибден, отличаюи(а.чся тем, что, с целью повышения стойкости против мсжкристаллитной коррозии, в нее

15 введен ниобий при следующем соотношении компонентов ((О) углерод хром никель молибден ниобий
