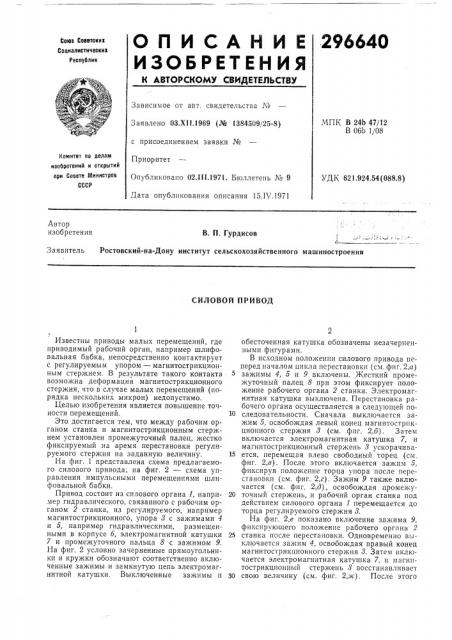

О П И С А Н И Е 296640
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
МПК В 24b 47/12
В 06b 1/08
Заявлено 03.Х11.1969 (№ 1384509/25-8) с присоединением заявки №
Комитет по делам изобретений и открытий лри Совете Министров
СССР
Приоритет
Опубликовано 02.111.1971. Бюллетень № 9
Дата опубликования описания 15.IV.1971
УДK 621.924,54 (088.8) Автор изобретения В. П, Гурдисов
Заявитель Ростовский-на-Дону институт сельскохозяйственного машиностроения
СИЛОВОЙ ПРИВОД
Известны приводы малых перемещений, где приводимый рабочий орган, например шлифовальная бабка, непосредственно контактирует с регулируемым упором — магнитострикционным стержнем. В результате такого контакта возможна деформация магнитострикционного стержня, что в случае малых перемещений (порядка нескольких микрон) недопустимо.
Целью изобретения является повышение точности перемещений.
Это достигается тем, что между рабочим органом станка и магнитострикционным стержнем установлен промежуточный палец, жестко фиксируемый на время перестановки регулируемого стержня на заданную величину.
На фиг. 1 представлена схема предлагаемого силового привода; на фиг. 2 — схема управления импульсными перемещениями шлифовальной бабки.
Привод состоит из силового органа 1, например гидравлического, связанного с рабочим органом 2 станка, из регулируемого, например магнитострикционного, упора 8 с зажимами 4 и 5, например гидравлическими, размещенными в корпусе 6, электромагнитной катушки
7 и промежуточного пальца 8 с зажимом 9.
На фиг. 2 условно зачерненные прямоугольники и кружки обозначают соответственно включенные зажимы и замкнутую цепь электромагнитной катушки. Выключенные зажимы и обесточенная катушка обозначены незачерненчыми фигурами.
В исходном поло>кении силового привода пеперед началом цикла перестановки (см. фиг. 2,a) за>кимы 4, 5 и 9 включены. Жесткий промежуточный палец 8 при этом фиксирует положение рабочего органа 2 станка. Электромагнитная катушка выключена. Перестановка рабочего органа осуществляется в следующей по10 следовательности, Сначала выключается зажим 5, освобождая левый конец магнитострпкционного стержня 8 (см. фпг. 2,б). Затем включается электромагнитная катушка 7, и магнитострикционный стержень 8 ускорачива15 ется, перемещая влево свободный торец (см. фиг. 2,в). После этого включается зажим 5, фиксируя положение торца упора после перестановки (cM. фиг. 2,г). Зажим 9 также включается (см. фиг. 2,д), освобождая промежу20 точный стержень, и рабочий орган станка под действием силового органа 1 перемещается до торца регулируемого стержня 8.
На фиг. 2,е показано включение зажима 9, фиксирующего положение рабочего органа 2
25 станка после перестановки. Одновременно выключается зажим 4, освобождая правый конец магнитострикционного стержня 8. Затем включается электромагнитная катушка 7, и магнптострикцпонный стержень 8 восстанавливает зО свою величину (см. фиг. 2,ж) . После этого
296640
Предмет изобретения о б У 5 3 7
Фиг
2 ю as
Фиг.2
Составитель В. Воробьев
Редактор 3. Твердохлебова Тскрсд Л. Л. радонов Корректор Т. А. Абрамова
Заказ 872, 11 Изд. ¹ 398 Тираж 473 Подписное
ЦгП1ИГ1И Комитета по дедам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 включается зажим 7, фиксируя положение правого конца магнитострикционного стержня
3 (см. фиг. 2,а).
Силовой привод перемеп1ений рабочего органа прецизионного станка с регулируемым упором, выполненным в виде перехватываемого загкимами магнитострикционного стержня, отлпча)опасайся тем, что, с целью повышения точности перемещений, между рабочим органом . > станка и магнитострикционным стержнем установлен промеукуточный палец, жестко фиксируемый па время перестановки магнитострикционного стержня на заданную величину.
