Прибор для вычерчивания спиралей
Иллюстрации
Реферат

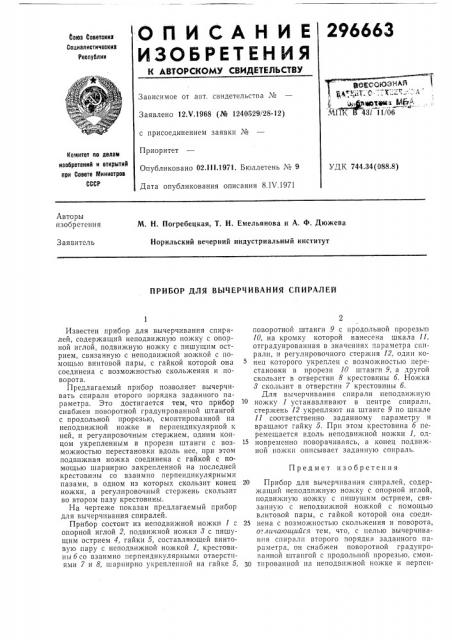

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
IK АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹,.В.1 .Щбдакв М6А
М К 43l 11/06
Заявлено 12.V.1968 (№ 1240529/28-12) с присоединением заявки №
Приоритет
Опубликовано 02.111.1971. Бюллетень № 9
Дата опубликования описания 8.IV.1971
Комитет ло делам изобретений и открытий при Совете Министров
СССР ДК 744.34(088.8) Авторы изобретения
М. Н. Погребецкая, Т. Н. Емельянова и А. Ф, Дюжева
Норильский вечерний индустриальный институт
Заявитель
ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ СПИРАЛЕЙ поворотной штанги 9 с продольной прорезью
10, на кромку которой нанесена шкала 11, отградуированная в значениях параметра спирали, и регулировочного стержня 12, один конец которого укреплен с возможностью перестановки в прорези 10 штанги 9, а другой скользит в отверстии 8 крестовины б. Ножка
8 скользит в отверстии 7 крестовины б.
Для вычерчивания спирали неподвижную ножку 1 устанавливают в центре спирали, стержень 12 укрепляют на штанге 9 по шкале
11 соответственно заданному параметру и вращают гайку 5. При этом крестовина б перемещается вдоль неподвижной ножки 1, одновременно поворачиваясь, а конец подвижной ножки описывает заданную спираль.
Прибор для вычерчивания спиралей, содержащий неподвижную ножку с опорной иглой, подвижную ножку с пишущим острием, связанную с неподвижной ножкой с помощью винтовой пары, с гайкой которой она соединена с возможностью скольжения и поворота, отличаюи ийся тем, что, с целью вычерчивания спирали второго порядка заданного параметра, он снабжен поворотной градуированной штангой с. продольной прорезью, смонтированной на неподвижной ножке и перпенИзвестен прибор для вычерчивания спиралей, содержащий неподвижную ножку с опорной иглой, подвижную ножку с пишущим острием, связанную с неподвижной ножкой с помощью винтовой пары, с гайкой которой она соединена с возможностью скольжения и поворота.
Предлагаемый прибор позволяет вычерчивать спирали второго порядка заданного параметра. Это достигается тем, что прибор снабжен поворотной градуированной штангой с продольной прорезью, смонтированной на неподвижной ножке и перпендикулярной к ней, и регулировочным стержнем, одним концом укрепленным в прорези штанги с воз- 15 можностью перестановки вдоль нее, при этом подвижная ножка соединена с гайкой с помощью шарнирно закрепленной на последней крестовины со взаимно перпендикулярными пазами, в одном из которых скользит конец 20 ножки, а регулировочный стержень скользит во втором пазу крестовины.
На чертеже показан предлагаемый прибор для вычерчивания спиралей.
Прибор состоит из неподвижной ножки 1 с 25 опорной иглой 2, подвижной ножки 8 с пишущим острием 4, гайки 5, составляющей винтовую пару с неподвижной ножкой 1, крестовины б со взаимно перпендикулярными отверстиями 7 и 8, шарнирно укрепленной на гайке 5, 30
Предмет изобретения
296663
Составитель С. Либерман
Текред Е. Борисова Корректор Т. А. Абрамова
Редактор Н. Старостина
Заказ 863/7 Изд. № 405 Тира>к 473 Подписное
ИНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушскаи наб., д. 4/5
Типография, нр. Сапунова, 2 дпкулярнои к неи, и регулировочпым стержнем, одним концом укрепленным в прорези
IIII анги с возможностью перестановки вдоль нее, при этом подвижная ножка соединена с гайкой с помощью шарнирно закрепленной па последней крестовины со взаимно перпейдпкулярными пазами, в одном из которых скользит конец ножки, а регулировочный стержень скользит во втором пазу крестовины.
