Реферат

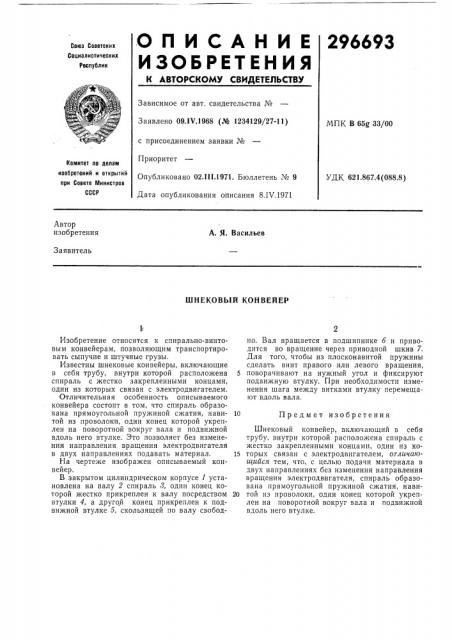

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

296693

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.IV.1968 (№ 1234129/27-11) с присоединением заявки №

Приоритет

Опубликовано 02.!!!.1971. Бюллетень № 9

Дата опубликования описания 8.IV.1971

МПК В 65g 33/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.4(088.8) Автор изобретения

А. Я. Васильев

Заявитель

ШНЕКОВЫЙ КОНВЕЙЕР

Изобретение относится к спирально-винтовым конвейерам, позволяющим транспортировать сыпучие и штучные грузы.

Известны шнековые конвейеры, включающие в себя трубу, внутри которой расположена спираль с жестко закрепленными концами, один из которых связан с электродвигателем.

Отличительная особенность описываемого конвейера состоит в том, что спираль образована прямоугольной пружиной сжатия, навитой из проволоки, один конец которой укреплен на поворотной вокруг вала и подвижной вдоль него втулке. Это позволяет без изменения направления вращения электродвигателя в двух направлениях подавать материал.

На чертеже изображен описываемый конвейер.

В закрытом цилиндрическом корпусе 1 установлена на валу 2 спираль 8, один конец которой жестко прикреплен к валу посредством втулки 4, а другой конец прикреплен к подвижной втулке 5, скользящей по валу свободно. Вал вращается в подшипнике б и приводится во вращение через приводной шкив 7.

Для того, чтобы из плосконавитой пружины сделать винт правого или левого вращения, 5 поворачивают на нужный угол и фиксируют подвижную втулку. При необходимости изменения шага между витками втулку перемещают вдоль вала.

10 Предмет изобретения

Шнековый конвейер, включающий в себя трубу, внутри которой расположена спираль с жестко закрепленными концами, один из ко15 торых связан с электродвигателем, отлачаюи ийся тем, что, с целью подачи материала в двух направлениях без изменения направления вращения электродвигателя, спираль образована прямоугольной пружиной сжатия, нави20 той из проволоки, один конец которой укреплен на поворотной вокруг вала и подвижной вдоль него втулке.
