Дозатор сыпучих а1атериалов
Иллюстрации
Реферат

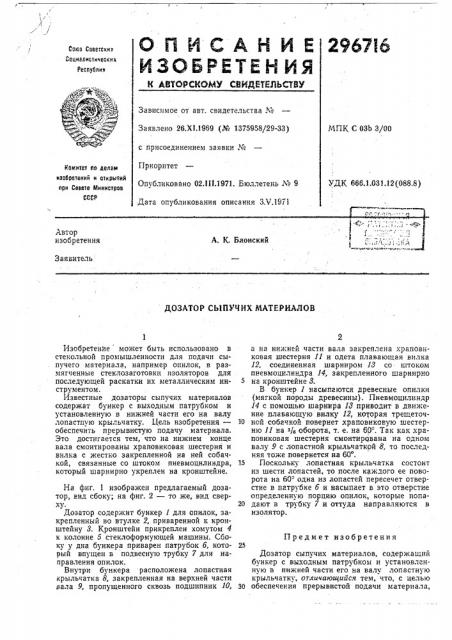

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
296716
Союз Советскит
Соаиввистмческих
Республик
Зависимое от авт. свидетельства ¹
Заявлено 26.Х1.1969 (¹ 1375958/29-33) с присоединением заявки ¹
Приоритет
Опубликовaíî 02Л11.1971. Бюллетень М 9
Дата опубликования описания Зл.1971
МПК С ОЗЬ 3/00
Комитет по делви изобретений и OIKpbtTMA ори Совете Министров
СССР
УДК 666.1.031.12(088 8) Автор изобретения
А. К. Блонский
Заявитель
ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ
Изобретение может быть использовано в стекольной промышленности для подачи сыпучего материала, например опилок, в размягченные стеклозаготовки изоляторов для последующей раскатки их металлическим инструментом.
Известные дозаторы сыпучих материалов содержат бункер с выходным патрубком и установленную в нижней части его на валу лопастную крыльчатку. Цель изобретения— обеспечить прерывистую подачу материала.
Это достигается тем, что на нижнем конце вала смонтированы храповиковая шестерня и вилка с жестко закрепленной на ней собачкой, связанные со штоком пневмоцилиндра, который шарнирно укреплен на кронштейне.
На фиг. 1 изображен предлагаемый дозатор, внд сбоку; на фиг. 2 — то же, вид сверху.
Дозатор содержит бункер 1 для опилок, закрепленный во втулке 2, приваренной к кронштейну 8. Кронштейн прикреплен хомутом 4 к колонне 5 стеклоформующей машины. CGoку у дна бункера приварен патрубок б, который впущен в подвесную трубку 7 для направления опилок.
Внутри бункера расположена лопастная крыльчатка 8, закрепленная на верхней части нала 9, пропущенного сквозь подшипник 10, а на нижней части вала закреплена храповнковая шестерня 11 и одета плавающая вилка
12, соединенная шарниром 18 со штоком пневмоцилиндра 14, закрепленного шарнирно
5 на кронштеине 8.
В бункер 1 насыпаются древесные опилки (мягкой породы древесины). Пневмоци.чиндр
14 с помощью шарнира 18 приводит в движение плавающую вилку 12, которая трещеточ10 ной собачкой повернет храповиковую шестерню П на т/в оборота, т, е. на 60 . Так как zpaповиковая шестерня смонтирована на одном валу У с лопастной крыльчаткрй 8, то последняя тоже повернется на 60 .
15 Поскольку лопастная крыльчатка состоит из шести лопастей, то после каждого ее поворота на 60= одна из лопастей пересечет отверстие в патрубке б и насыпает в это отверстие определенную порцию опилок, которые попа20 дают в трубку 7 и оттуда направляются в изолятор
Предмет изобретения
Дозатор сыпучих материалов, содержащий бункер с выходным патрубком и установленную в нижней части его на валу лопастную крыльчатку, отличающийся тем, что, с целью
30 обеспечения прерывистой подачи материала, 296716 - на ннжнеи конце BB IB смонтидованы храло- нневмоцмлиндвя,. который шарнирно pKpQIIвиковая шестерня и вилка с жестко aaI
