Огнеупорная масса

Огнеупорная масса

Иллюстрации

Показать все

Реферат

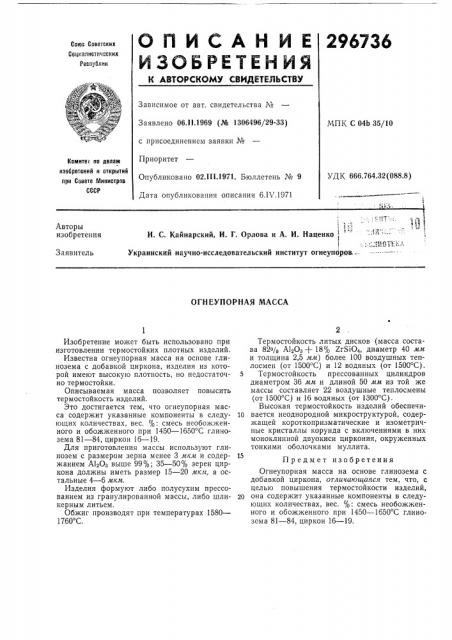

Свез Советсиик

Социалистииесиих

Респтблии

Зависимое от авт. свидетельства ¹

Заявлено 06.11.1969 (№ 1306496/29-33) с присоединением заявки №

Приоритет

Опубликовано 02.111.1971. Бюллетень № 9

Дата опубликования описания 6.IV.1971

МПК С 04b 35/10

Комитет по делам изобретений и открытий при Совете тйинистров

СССР

УДК 666.764.32(088.8) Авторы изобретения

И. С. Кайнарский, И. Г. Орлова и А. И. Наценко !

Украинский научно-исследовательский институт огнеупоров.

Заявитель

ОГНЕУПОРНАЯ МАССА

Изобретение может быть использовано при изготовлении термостойких плотных изделий.

Известна огнеупорная масса на основе глинозема с добавкой циркона, изделия из которой имеют высокую плотность, но недостаточно термостойки.

Описываемая масса позволяет повысить термостойкость изделий.

Это достигается тем, что огнеупорная масса содержит указанные компоненты в следующих количествах, вес. : смесь необожженного и обожженного при 1450 — 1650 С глинозема 81 — 84, циркон 16 — 19.

Для приготовления массы используют глинозем с размером зерна менее 3 мки и содержанием А!зОз выше 99%; 35 — 50% зерен циркона должны иметь размер 15 — 20 мкл, а остальные 4 — 6 мкм.

Изделия формуют либо полусухим прессованием из гранулированной массы, либо шликерным литьем.

Обжиг производят при температурах 1580—

1760 С.

Термостойкость литых дисков (масса состава 82% А120з+ 18% ZrSi04, диаметр 40 мм и толщина 2,5 млт) более 100 воздушных теплосмен (от 1500 С) и 12 водяных (от 1500 С).

5 Термостойкость прессованных цилиндров диаметром 36 мм и длиной 50 мм из той же массы составляет 22 воздушные теплосмены (от 1500 С) и 16 водяных (от 1300 С).

Высокая термостойкость изделий обеспечиlO вается неоднородной микроструктурой, содержащей короткопризматические и изометричные кристаллы корунда с включениями в них моноклинной двуокиси циркония, окруженных тонкими оболочками муллита.

Предмет изобретения

Огнеупорная масса на основе глинозема с добавкой циркона, отличиющаяся тем, что, с целью повышения термостойкости изделий, 2О она содержит указанные компоненты в следующих количествах, вес. %: смесь необожженного и обожженного при 1450 — 1650 С глинозема 81 — 84, циркон 16 — 19.
