Судно для перевозки живой рыбы

Судно для перевозки живой рыбы

Иллюстрации

Показать все

Реферат



Класс +Б+;-ЙЬ_#_> 29677

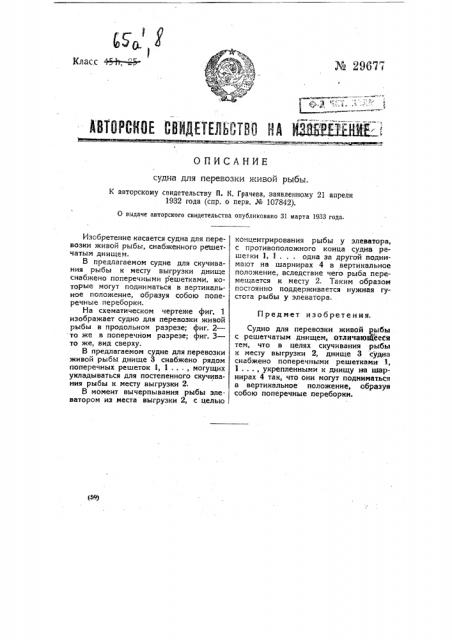

ОПИСАНИЕ судна для перевозки живой рыбы.

К авторскому свидетельству П. И. Грачева, заявленному 21 апреля

1932 года (спр. о перв. ¹ 107842).

0 выдаче авторского свидетельства опубликовано 31 марта 1933 года.

Предмет изобретения.

Изобретение касается судна для перевозки живой рыбы, снабженного решетчатым днищем.

B предлагаемом судне для скучивания рыбы к месту выгрузки днище снабжено поперечными решетками, которые могут подниматься в вертикальное положение, образуя собою поперечные переборки.

На схематическом чертеже фиг, 1 изображает судно для перевозки живой рыбы в продольном разрезе; фиг. 2— то же в поперечном разрезе; фиг. 3— то же, вид сверху.

В предлагаемом судне для перевозки живой рыбы днище 3 снабжено рядом поперечных решеток 1, 1..., могущих укладываться для постепенного скучивания рыбы к месту выгрузки 2.

В момент вычерпывания рыбы weватором из места выгрузки 2, с целью концентрирования рыбы у элеватора, с противоположного конца судна решетки 1, 1... одна за другой поднимают на шарнирах 4 в вертикальное положение, вследствие чего рыба перемещается к месту 2. Таким образом постоянно поддерживается нужная густота рыбы у элеватора.

Судно для перевозки живой рыбы с решетчатым днищем, .отличаю@сеСя тем, что в целях скучивания рыбы к месту выгрузки 2, днище 3 судна снабжено поперечными решетками 1, 1..., укрепленными к днищу на шарнирах 4 так, что они могут подниматься в вертикальное положение, образуя собою поперечные переборки.
