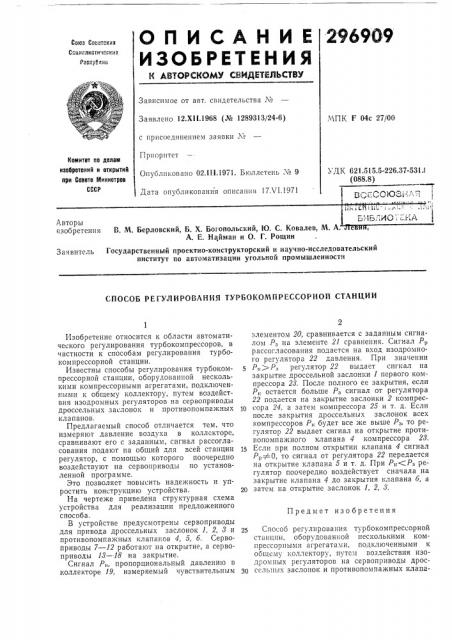

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

2969Î9

Союз Советских

Сснис".Листнчеоких

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12.XII.1968 (Л" 1289313/24-6) МПК F 04с 27/00 с присоединением заявки М

Приоритет

Комитет ао делам изобретений и открытий при Совете Министров

СССР

УДК 621.515.5-226.37-531Л (088.8) Опубликовано 02.III.1971. Бюллетень № 9

Дата опубликования описаш я 17Х1.1971

Авторы изобретения В. М. Берловский, Б. Х. Богопольский, Ю, С. Ковалев, М. А, А. Е. Найман и О. Г. Рощин

Заявитель Государственный проектно-конструкторский и научно-исследовательский институт по автоматизации угольной промышленности

СПОСОБ РЕГУЛИРОВАНИЯ ТУРБОКОМПРЕССОРНОЙ СТАНЦИИ

Предмет изобретения

Изобретение относится к области автоматического регулирования турбокомпрессоров, в частности к способам регулирования турбокомпрессорной станции.

Известны способы регулирования турбокомпрессорной станции, оборудованной несколькими компрессорными агрегатами, подключенными к общему коллектору, путем воздействия изодромных регуляторов на сервоприводы дроссельных заслонок и противопомпажных клапанов.

Предлагаемый способ отличается тем, что измеряют давление воздуха в коллекторе, сравнивают его с заданным, сигнал рассогласования подают на общий для всей станции регулятор, с помощью которого поочередно воздействуют на сервоприводы ио установленной программе.

Это позволяет повысить надежность и упростить конструкцию устройства.

На чертеже приведена структурная схема устройства для реализации предложенного способа.

В устройстве предусмотрены сервоприводы для привода дроссельных заслонок 1, 2, 8 и противопомпажных клапанов 4, 5, б. Сервоприводы 7 — 12 работают на открытие, а сервоприводы 18 — 18 на закрытие.

Сигнал Р„, пропорциональный давлению в коллекторе 19, измеряемый чувствительным элементом 20, сравнивается с заданным сигналом Р, на элементе 21 сравнения. Сигнал Рр рассогласования подается на вход изодромного регулятора 22 давления. При значении

5 Р„) Р,„регулятор 22 выдает сигнал на закрытие дроссельной заслонки 1 первого компрессора 28. После полного ее закрытия, если

Р„. остается больше Р, сигнал от регулятора

22 подается на закрытие заслонки 2 компрессора 24, а затем компрессора 25 и т. д. Если после закрытия дроссельных заслонок всех компрессоров Р, будет все же выше Р„то регулятор 22 выдает сигнал на открытие противопомпажного клапана 4 компрессора 28.

1 Если при полном открытии клапана 4 сигнал

Р„ О, то сигнал от регулятора 22 передается на открытие клапана 5 и т. д. При Рн(Рз регулятор поочередно воздействует сначала на закрытие клапана 4 до закрытия клапана б, а

20 затем на открытие заслонок 1, 2, 8.

25 Способ регулирования турбокомпрессорной станции, оборудованной несколькими компрессориымн агрегатами, подключенными к общему коллектору, путем воздействия изодромных регуляторов на сервоприводы дрос3Q сельшях заслонок и противопомпажных клапа296909

Составитель Э. Клыгуль

Техред Л. В. Куклина Корректор Е. Н. Миронова

Редактор Е. Кравцова

Заказ 1639/10 Изд, № 673 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 нов, отличаюьЧийся тем, что, с целью повышения надежности и упрощения конструкции, измеряют давление воздуха в коллекторе, сравнивают его с заданным, сигнал рассогласования подают на общий для всей станции регулятор, с помощью которого поочередно воздействуют на сервоприводы по установленной программе.
