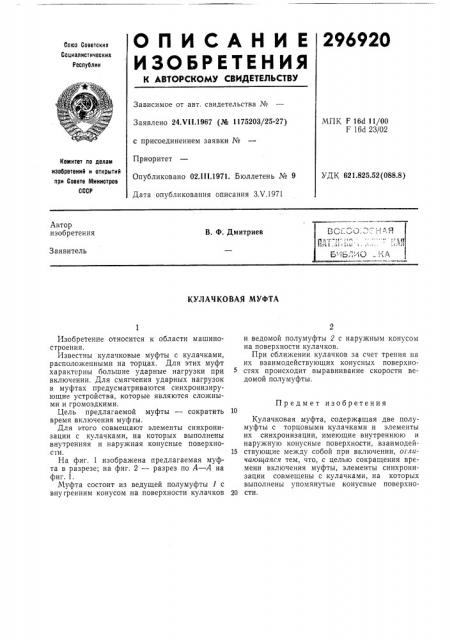

О П И С А Н И Е 296920
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 24.VI I.1967 (№ 1175203/25-27) МПК F 16d 11(00
F 16d 23/02 с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.825.52(088.8) Опубликовано 02.III.1971. Бюллетень № 9
Дата опубликования описания ЗХ.1971
Автор изобретения
В. Ф. Дмитриев
Заявитель
КУДАЧКОВАЯ МУФТА
Предмет изобретения
Изобретение относится к области машиностроения.
Известны кулачковые муфты с кулачками, расположенными на торцах. Для этих муфт характерны большие ударные нагрузки при включении, Для смягчения ударных нагрузок в муфтах предусматриваются синхронизирующие устройства, которые являются сложными и громоздкими.
Цель предлагаемой муфты — сократить время включения муфгы.
Для этого совмещают элементы синхронизации с кулачками, на которых выполнены внутренняя и наружная конусные поверхности.
На фиг. 1 изображена предлагаемая муфта в разрезе; на фиг. 2 — разрез по А — А на фиг. 1.
Муфта состоит из ведущей полумуфты 1 с внугренним конусом на поверхности кулачков и ведомой полумуфты 2 с наружным конусом на поверхности кулачков.
При сближении кулачков за счет трения на их взаимодействующих конусных поверхностях происходит выравнивание скорости ведомой полумуфты.
Кулачковая муфта, содержащая две полумуфты с торцовыми кулачками и элементы их синхронизации, имеющие внутреннюю и наружную конусные поверхности, взаимодей15 ствующие между собой при включении, отличающаяся тем, что, с целью сокращения времени включения муфты, элементы синхронизации совмещены с кулачками, на которых выполнены упомянутые конусные поверхно20 сти.
296920
Фиг.
Я-М йи 2
