Реферат

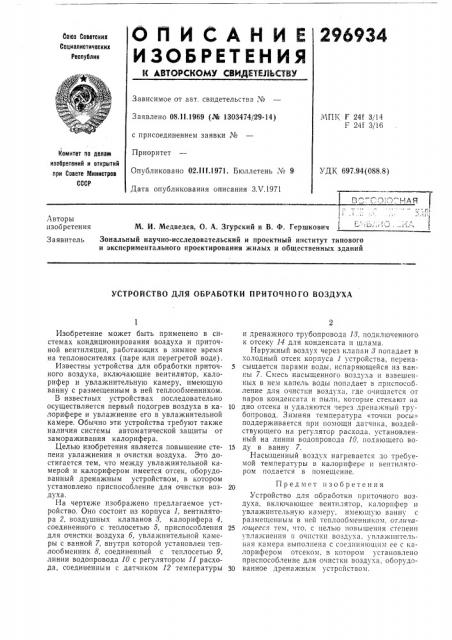

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.11,1969 (№ 1303474/29-14) с присоединением заявки №

Приоритет

Опубликовано 02.111.1971. Бюллетень ¹ 9

Дата опубликования описания З.V.1971

МПК I= 24 . 3/14

F 24f 3/16

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 697.94(088,8) рл — *,л ., -.цсбр

1 ° ° 5:

1 )

М. И. Медведев, О. А, Згурский и В. Ф, Гершкович

Авторы изобретения

Зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий

Заявитель

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПРИТОЧНОГО ВОЗДУХА

Изобретение может быть применено в системах кондиционирования воздуха и приточной вентиляции, работающих в зимнее время на теплоносителях (паре или перегретой воде).

Известны устройства для обработки приточного воздуха, включающие вентилятор, калорифер и увлажнительную камеру, имеющую ванну с размещенным в ней теплообменником.

В известных устройствах последовательно осуществляется первый подогрев воздуха в калорифере и увлажнение его в увлажнительной камере. Обычно зти устройства треоуют также наличия системы автоматической защиты от замораживания калорифера.

Целью изобретения является повышение степени увлажнения и очистки воздуха. Это достигается тем, что между увлажнительной камерой и калорифером имеется отсек, оборудованный дренажным устройством, в котором установлено приспособление для очистки воздуха.

На чертеже изображено предлагаемое устройство. Оно состоит из корпуса 1, вентилятора 2, воздушных клапанов 3, калорифера 4, соединенного с теплосетью 5, приспособления для очистки воздуха б, увлажнительной камеры с ванной 7, внутри которой установлен теплообменник 8, соединенный с теплосетью 9, линии водопровода 10 с регулятором 11 расхода, соединенным с датчиком 12 температуры и дренажного трубопровода 13, подключенного к отсеку 14 для конденсата и шлама.

Наружный воздух через клапан 3 попадает в холодный отсек корпуса 1 устройства, перена5 сыщается парами воды, испаряющейся из ванны 7. Смесь насыщенного воздуха и взвешенных в нем капель воды поп",дает в приспособление для очистки воздуха, где очищается от паров конденсата и пыли, которые стекают на

10 дно отсека и удаляются через дренажный трубопровод. Зимняя температура «точки росы>.. поддерживаегся при помощи датчика, воздействующего на регулятор расхода, установленный на линии водопровода 10, подающего во15 ду в ванну 7.

Насыщенный воздух нагревается ло требуемой температуры в калорифере и вентилятором подается в помещение.

Предмет изобретения

Устройство для обработки прпточного воздуха, включающее вентилятор, калорифер и увлажнительную камеру, имею цую ванну с размещенным в ней теплообменником, отлича25 юи1ееся тем, что, с целью повышения степени

, влажненпя и очистки Воздуха, 1 Влажпптсльпач камера выполнена с соедпн пощпм ее с калорифером отсеком, в котором установлено приспособление для очистки воздуха, оборудоЗО ванное дренажным устройством.
