Реферат



° I

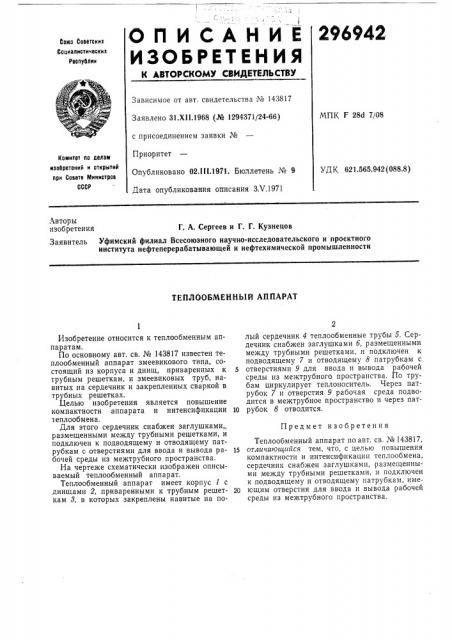

О П И C А Н И Е 296942

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюа Советских

Социалистических

РеслуОлик

Зависимое от авт. свидетельства № 143817

Заявлено 31.XII.1968 (№ 1294371/24-66) с присоединением заявки №

Приоритет

Опубликовано 02.111.1971. Бюллетень № 9

Дата опубликования описания ЗХ.1971

МПК F 28d 7/08

Комитет ло делам иаоСретений и открытий лри Совете Министров

СССР

УД К 621.565.942 (088.8) Авторы изобретения Г, А. Сергеев и Г. Г. Кузнецов

Заявитель Уфимский филиал Всесоюзного научно-исследовательского и проектного института нефтеперерабатывающей и нефтехимической промышленности

ТЕПЛООБМЕННЫИ АППАРАТ

Предмет изобретения

Изобретение относится к теплообменным аппаратам.

По основному авт. св. № 143817 известен теплообменный аппарат змеевикового типа, состоящий из корпуса и днищ, приваренных к трубным решеткам, и змеевиковых труб, навитых на сердечник и закрепленных сваркой в трубных решетках.

Целью изобретения является повышение компактности аппарата и интенсификации теплообмена.

Для этого сердечник снабжен заглушками„ размещенными между трубными решетками, и подключен к подводящему и отводящему патрубкам с отверстиями для ввода и вывода рабочей среды из межтрубного пространства.

На чертеже схематически изображен описываемый теплообменный аппарат.

Теплообменный аппарат имеет корпус 1 с днищами 2, приваренными к трубным решеткам 3, в которых закреплены навитые на по2 лый сердечник 4 теплообменные трубы 5. Сердечник снабжен заглушками 6, размещенными между трубными решетками, и подключен к подводящему 7 и отводящему 8 патрубкам с

5 отверстиями 9 для ввода и вывода рабочей среды из межтрубного пространства. По трубам циркулирует теплоноситель. Через патрубок 7 и отверстия 9 рабочая среда подводится в межтрубное пространство и через пат10 рубок 8 отводится.

Теплообменный аппарат по авт. св. № 143817, 1S отличающийся тем, что, с целью повышения компактности и интенсификации теплообмена, сердечник снабжен заглушками, размещенными между трубными решетками, и подключен к .подводящему и отводящему патрубкам, име20 ющим отверстия для ввода и вывода рабочей среды из межтрубного пространства.

296042

Редактор Е. Кравцова

Заказ 104819 Изд. М 460 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Константиновская

Текред Л. Я. Левина

Корректоры: Л. Корогод и А. Николаева
