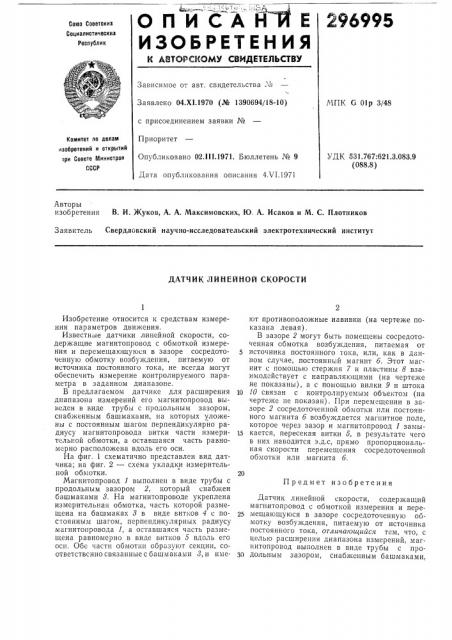

Реферат



А Н

296995

О П И С Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Л

Заявлено 04.Х1.1970 (№ 1390694/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 02 111.1971. Бюллетень № 9

Дата опубликования описания 4Х1.1971

МПК G 01р 3/48

Комитет по делам изобретении и открытий три Совете Министров

СССР

УДК 531.767:621.3.083.9 (088.8) Авторы изобретения В. И. Жуков, А. А. Максимовских, Ю. А. Исаков и М. С. Плотников

Заявитель Свердловский научно-исследовательский электротехнический институт

ДАТЧИК ЛИНЕЙНОЙ СКОРОСТИ

Предмет изобретения

Изобретение относится к средствам измерения параметров движения.

Известные датчики линейной скорости, содержащие магнитопровод с обмоткой измерения и перемещающуюся в зазоре сосредоточенную обмотку возбуждения, питаемую от источника постоянного тока, не всегда могут обеспечить измерение контролируемого параметра в заданном диапазоне.

В предлагаемом датчике для расширения диапазона измерений его магнитопровод выведен в виде трубы с продольным зазором, снабженным башмаками, на которых уложены с постоянным шагом перпендикулярно радиусу магнитопровода витки части измерительной обмотки, а оставшаяся часть равномсрно расположена вдоль его оси.

На фиг. 1 схематично представлен вид датчика; на фиг. 2 — схема укладки измерительной обмотки. 20

Магнитопровод 1 выполнен в виде трубы с продольным зазором 2, который снабжен башмаками 8. На магнитопроводе укреплена измерительная обмотка, часть которой размещена на башмаках 8 в виде витков 4 с постоянным шагом, перпендикулярных радиусу магнитопровода (, а оставшаяся часть размещена равномерно в виде витков 5 вдоль его оси. Обе части обмотки образуют секции, соответcтвcннo связанные с башмаками 8, и име- 30 ют противоположные навивки (на чертеже показана левая).

В зазоре 2 могут быть помещены сосредоточенная обмотка возбуждения, питаемая от источника постоянного тока, или, как в данном случае, постоянный магнит б. Этот магнит с помощью стержня 7 и пластины 8 взаимодействует с направляющими (на чертезке не показаны), а с помощью вилки 9 и штока

-0 связан с контролиру емым объектом (на чертеже не показан). При перемещении в зазоре 2 сосредоточенной обмотки или постоянного магнита б возбуждается магнитное поле, которое через зазор и магнитопровод 1 замыкается, пересекая витки б, в результате чего в них наводится э.д.с, прямо пропорциональная скорости перемещения сосредоточенной обмотки или магнита б.

Датчик линейной скорости, содержащий магнитопровод с обмоткой измерения и перемещающуюся в зазоре сосредоточенную обмотку возбуждения, питаемую от источника постоянного тока, отлича ои1ийсл тем, что, с целью расширения диапазона измерений, магнитопровод выполнен в виде трубы с продольным зазором, снабженным башмаками, 296995 обмотки, а оставшаяся часть равномерно расположена вдоль его оси.

Ю 7 К

Составитель И. Кривцов

Texpeä А. А. Камышникова

Редактор Т. Иванова

И д, ¹ 635 Тираж 473 Подписное

ЦгтИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС

Москьа, 7К-35, Рау)нская наб., д. 4/5

Типография, пр. Сапунова, 2 на которых уложены с постоянным шагом перпендикулярно витки части измерительной

Корректоры; В. Петрова и Е. Ласточкина
