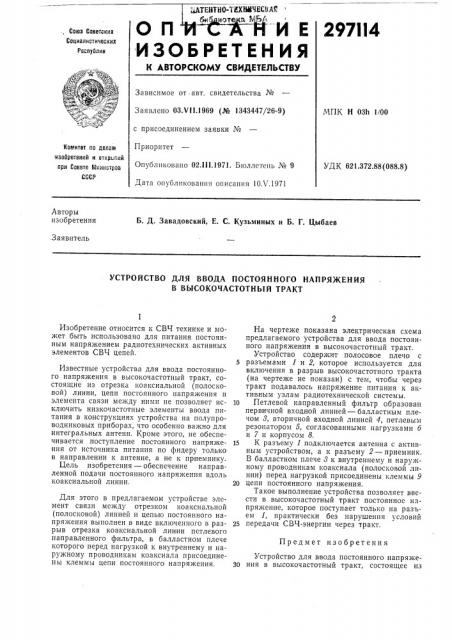

Устройство для ввода постоянного напряжения в высокочастотный тракт

Устройство для ввода постоянного напряжения в высокочастотный тракт

Иллюстрации

Показать все

Реферат



XaemCe11P

О П - -Х вЂ” " Йи Е

ИЗОБРЕТЕН ИЯ

297И4

Солиалистическил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ е

Зависимое от.авт. свидетельства ¹

Заявлено ОЗ.Ч11.1969 (1ч" 1343447/26-9) с присоединением заявки №

Приоритет

Опубликовано 02,ill.1971. Бюллетень № 9

Дата опубликования описания 10Х.1971

МПК Н 03h 1/00 Катаитет пю делам ткаойретений и открытий при Совете итииистрое

СССР

УДК 621.372.88(088 8) Авторы изобретения

Б. Д, Завадовский, Е. С. Кузьминых и Б. Г. Цыбаев

Заявитель

УСТРОЙСТВО ДЛЯ ВВОДА ПОСТОЯ ННОГО НАП РЯ)КЕН ИЯ

В ВЫСОКОЧАСТОТНЫЙ ТРАКТ

Предмет изобретения

Изобретение относится к СВЧ технике и может быть использовано для питания постоянным напряжением радиотехнических активных элементов СВЧ цепей.

Известные устройства для ввода постоянного напряжения в высокочастотный тракт, состоящие из отрезка ко аксиальной (полосковой) линии, цепи постоянного напряжения и элемента связи между ними не позволяет исключить низкочастотные элементы ввода питания в конструкциях устройства на полупроводниковых приборах, что особенно важно для интегральных антенн. Кроме этого, не обеспечивается поступление постоянного напряжения от источника питания по фидеру только в направлении к антенне, а не к приемнику.

Цель изобретения — обеспечение направленной подачи постоянного напряжения вдоль коаксиальной линии.

Для этого в предлагаемом устройстве элемент связи между отрезком коаксиà IbHoH (полосковой) лилией и цепью постоянного напряжения выполнен в виде включенного в разрыв отрезка ко аксиальной линии петлевого направленного фильтра, в балластном плече которого перед нагрузкой к внутреннему и наружному проводникам коаксиала присоединены клеммы цепи постоянного напряжения.

На чертеже показана электрическая схема предлагаемого устройства для ввода постоянного напряжения в высокочастотный тракт.

Устройство содержит полосовое плечо с

5 разъемами 1 и 2, которое используется для включения в разрыв высокочастотного тракта (на чертеже не показан) с тем, чтобы через тракт подавалось напряжение питания к активным узлам радиотехнической системы.

10 Петлевой направленный фильтр образован первичной входной линией — балластным плечом 8, вторичной входной линией 4, петлевым резонатором 5, согласованными нагрузками б и 7 и корпусом 8.

15 К разъему 1 подключается антенна с активным устройством, а к разъему 2 — приемник.

В балластном плече 8 к внутреннему и наружному проводникам коаксиала (полосковой линии) перед нагрузкой присоединены клеммы 9

20 цепи постоянного напряжения.

Такое выполнение устройства позволяет ввести в высокочастотный тракт постоянное напряжение, которое поступает только на разьем 1, практически без нарушения условий

25 передачи СВЧ-энергии через тракт.

Устройство для ввода постоянного напряжено ния в высокочастотный тракт, состоящее из

297114

Составитель Н, Степанов

Техред 3. Н. Тараненко Корректор Г. С. Мухин»

Редактор Т. Иванова

Заказ 1174/17 Изд. № 483 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отрезка коаксиальной (полосковой) линии, цепи постоянного напряжения и элемента связи между ними, отличающееся тем, что, с целью обеспечения направленной подачи постоянного напряжения вдоль коаксиальной линии, элемент связи выполнен в виде включенного в разрыв отрезка коаксиальной линии петлевого направленного фильтра, в балластном плече которого перед нагрузкой к внутреннему и наружному проводникам коаксиала присоединены клеммы цепи постоянного напряжения,
