Реферат

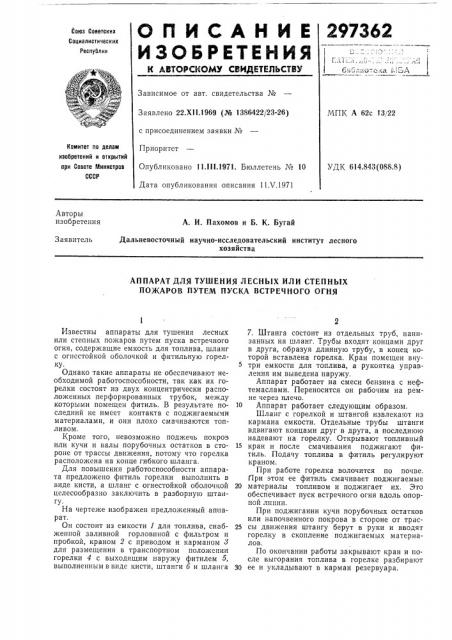

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

297362

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.XII.1969 (№ 1386422j23-26) с присоединением заявки №

Приоритет

Опубликовано 11 lll.1971. Бюллетень М 10

Дата опубликования описания 11 V.1971

МПК А 62с 13(22

Комитет ло делам изабретеиий и открытий ори Совете Министров

СССР

УДК 614.843(088.8) Авторы изобретения

А. И. Пахомов и Б. К. Бугай

Заявитель

Дальневосточный научно-исследовательский институт лесного хозяйства

АППАРАТ ДЛЯ ТУШЕНИЯ ЛЕСНЫХ ИЛИ СТЕПНЫХ

ПОЖАРОВ ПУТЕМ ПУСКА ВСТРЕЧНОГО ОГНЯ

Известны аппараты для тушения лесных или степных пожаров путем пуска встречного огня, содержащие емкость для топлива, шланг с огнестойкой оболочкой и фитильную горелку.

Однако такие аппараты не обеспечивают необходимой работоспособности, так как их горелки состоят из двух концентрически расположенных перфорированных трубок, между которыми помещен фитиль. В результате последний не имеет контакта с поджигаемыми материалами, и они плохо смачиваются топливом.

Кроме того, невозможно поджечь покров или кучи и валы порубочных остатков в стороне от трассы движения, потому что горелка расположена на конце гибкого шланга, Для повышения работоспособности аппарата предложено фитиль горелки выполнить в виде кисти, а шланг с огнестойкой оболочкой целесообразно заключить в разборную штангу.

На чертеже изображен предложенный аппарат.

Он состоит из емкости 1 для топлива, снабженной заливной горловиной с фильтром и пробкой, краном 2 с приводом и карманом 8 для размещения в транспортном положении горелки 4 с выходящим наружу фитилем б, выполненным в виде кисти, штанги б и шланга

7. Штанга состоит из отдельных труб, нанизанных на шланг. Трубы входят концами друг в друга, образуя длинную трубу, в конец которой вставлена горелка. Кран помещен внутри емкости для топлива, а рукоятка управления им выведена наружу, Аппарат работает на смеси бензина с нефтемаслами. Переносится он рабочим на ремне через плечо.

10 Аппарат работает следующим образом.

Шланг с горелкой и штангой извлекают из кармана емкости. Отдельные трубы штанги вдвигают концами друг в друга, а последнюю надевают на горелку. Открывают топливный

15 кран и после смачивания поджигают фитиль. Подачу топлива в фитиль регулируют краном.

При работе горелка волочится по почве.

При этом ее фитиль смачивает поджигаемые

20 материалы топливом и поджигает их. Это обеспечивает пуск встречного огня вдоль опорной линии.

При поджигании кучи порубочных остатков или напочвенного покрова в стороне от трас25 сы движения штангу берут в руки и вводят горелку в скопление поджигаемых материалов.

По окончании работы закрывают кран и после выгорания топлива в горелке разбирают

30 ее и укладывают в карман резервуара.

297362

Предмет изобретения

Составитель В, Г. Постылякон

Корректоры: Л. Корогод и А. Николаева

Редактор 3. Н. Горбунова Техред Е. Борисова

Заказ 1236/8 Изд. № 541 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб,. д. 4/5

Типография, пр, Сапунова, 2

1. Аппарат для тушения лесных или степных пожаров путем пуска встречного огня, содержащий емкость для топлива, шланг с огнестойкой оболочкой и фитильную горелку, отличающийся тем, что, с целью повышения его работоспособности, фитиль горелки выполнен в виде кисти.

2. Аппарат по п. 1, отличающийся тем, что

5 шланг с огнестойкой оболочкой заключен в разборную штангу.
