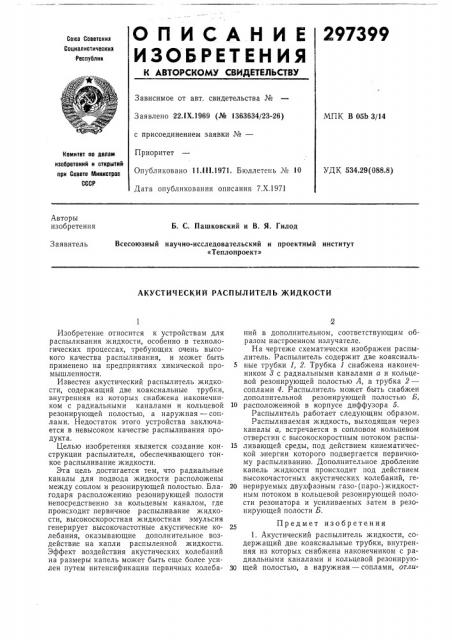

О П И С А Н И Е 297399

ИЗОБ

Союз Саветскиа

Социалистическиа

Республик

РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22ЛХ.1969 (№ 1363634/23-26) с присоединением заявки №вЂ”

Приоритет

Опубликовано 11.ill.1971. Бюллетень ¹ 10

Дата опубликования описания 7.Х.1971

МПК В 05Ь 3/14

Комитет ао делам изобретений и открытий ари Совете Мииистроо

СССР

УДК 534.29(088.8) Авторы изобретения

Б. С. Пашковский и В. Я. Гилод

Всесоюзный научно-исследовательский и проектный институт

«Теплопроект»

Заявитель

АКУСТИЧЕСКИЙ РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Изобретение относится к устройствам для распыливания жидкости, особенно в технологических процессах, требующих очень высокого качества распыливания, и может быть применено на предприятиях химической промышленности.

Известен акустический распылитель жидкости, содержащий две коаксиальные трубки, внутренняя из которых снабжена наконечником с радиальными каналами и кольцевой резонирующей полостью, а наружная — соплами. Недостаток этого устройства заключается в невысоком качестве распыливания продукта.

Целью изобретения является создание конструкции распылителя, обеспечивающего тонкое распыливание жидкости, Эта цель достигается тем, что радиальные каналы для подвода жидкости расположены между соплом и резонирующей полостью. Благодаря расположению резонирующей полости непосредственно за кольцевым каналом, где происходит первичное распыливание жидкости, высокоскоростная жидкостная эмульсия генерирует высокочастотные акустические колебания, оказывающие дополнительное воздействие на капли распыленной жидкости.

Эффект воздействия акустических колебаний на размеры капель может быть еще более усилен путем интенсификации первичных колебаний в дополнительном, соответствующим образом настроенном излучателе.

На чертеже схематически изображен распылитель. Распылитель содержит две коаксиальные трубки 1, 2. Трубка 1 снабжена наконечником 8 с радиальными каналами а и кольцевой резонирующей полостью А, а трубка 2— соплами 4. Распылитель может быть снабжен дополнительной резонирующей полостью Б, 10 расположенной в корпусе диффузора б.

Распылитель работает следующим образом.

Распыливаемая жидкость, выходящая через каналы а, встречается в сопловом кольцевом отверстии с высокоскоростным потоком распы15 ливающей среды, под действием кинематической энергии которого подвергается первичному распыливанию. Дополнительное дробление капель жидкости происходит под действием высокочастотных акустических колебаний, ге20 нерируемых двухфазным газо- (паро-) жидкостным потоком в кольцевой резонирующей полости резонатора и усиливаемых затем в резонирующей полости Б.

Предмет изобретения

1. Акустический распылитель жидкости, содержащий две коаксиальные трубки, внутренняя из которых снабжена наконечником с радиальными каналами и кольцевой резонирую30 щей полостью, а наружная — соплами, отла297399

Составитель Н. И. Кацовская

Редактор В. П. Борисова Техред А. А. Камышникова Корректор Н, Рождественская

Заказ 2521i7 Изд. № 1078 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д, 4/5

Типография, и р. Сапунова, 2 чающийся тем, что, с целью интенсификации процесса, каналы расположены между соплами и резонирующей полостью.

2. Распылитель по п. 1, отличающийся тем, что он снабжен двумя и более акустическими полостями.
