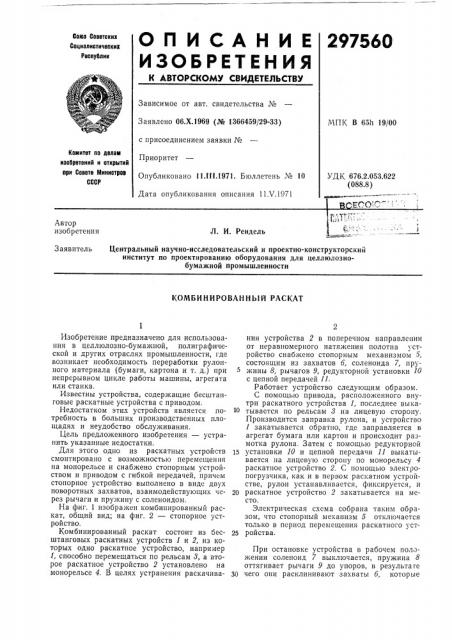

О П И СА Н И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советоких
Социалиотичеоких
Реопублик
Зависимое от авт. свидетельства ¹
Заявлено 06.Х.1969 (№ 1366459/29-33) с присоединением заявки №
Приоритет
Опубликовано 11 111.1971. Бюллетень № 10
Дата опубликования описания 11 V.1971
МПК В 65h 19/00
Комитет ло делам изобретений и открытий ори Совете Миниотров
СССР
УДК 676.2.053.622 (088.8) Автор изобретения
Л. И. Рендель
Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлознобумажной промышленности
Заявитель
КОМБИНИРОВАННЬ!Й РАСКАТ
Изобретение предназначено для использования в целлюлозно-бумажной, полиграфической и других отраслях промышленности, где возникает необходимость переработки рулонного материала (бумаги, картона и т. д.) при непрерывном цикле работы машины, агрегата или станка.
Известны устройства, содержащие бесштанговые раскатные устройства с приводом.
Недостатком этих устройств является потребность в больших производственных площадях и неудобство обслуживания.
Цель предложенного изобретения — устранить указанные недостатки.
Для этого одно из раскатных устройств смонтировано с возможностью перемещения на монорельсе и снабжено стопорным устройством и приводом с гибкой передачей, причем стопорное устройство выполнено в виде двух поворотных захватов, взаимодействующих через рычаги и пружину с соленоидом.
На фиг. 1 изображен комбинированный раскат, общий вид; на фиг. 2 — стопорное устройство.
Комбинированный раскат состоит из бесштанговых раскатных устройств 1 и 2, из которых одно раскатное устройство, например
1, способно перемещаться по рельсам 8, а второе раскатное устройство 2 установлено на монорельсе 4, В целях устранения раскачивания устройства 2 в поперечном направлении от неравномерного натяжения полотна:стройство снабжено стопорным механизмом 5, состоящим из захватов б, соленоида 7, пружины 8, рычагов 9, редукторной установки 10 с цепной передачей 11.
Работает устройство следующим образом.
С помощью привода, расположенного внутри раскатного устройства 1, последнее выкатывается по рельсам 3 на лицевую сторону.
Производится заправка рулона, и устройство
1 закатывается обратно, где заправляется в агрегат бумага или картон и происходит размотка рулона. Затем с помощью редукторной
15 установки 10 и цепной передачи 11 выкатывается на лицевую сторону по монорельсу 4 раскатное устройство 2. С помощью электропогрузчика, как и в первом раскатном устройстве, рулон устанавливается, фиксируется, и
20 раскатное устройство 2 закатывается на место.
Электрическая схема собрана таким образом, что стопорный механизм 5 отключается только в период перемещения раскатного уст25 ройства.
При остановке устройства в рабочем положении соленоид 7 выключается, пружина 8 оттягивает рычаги 9 до упоров, в результаге
30 чего они расклинивают захваты б, которые
297560
Предмет изобретения
Фиг. Ф Рз;г Я
Составитель С. Нуйкин
Техред Е. Борисова
Корректоры: Л. Корогод и A. Николаева
Редактор И. Кваяадзе
Заказ 1236/17 Изд. № 541 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 удерживают раскатное устройство от поперечного раскачивания.
1. Комбинированный раскат, содержащий бесштанговые раскатные устройства с приводом, отличающийся тем, что, с целью экономии производственной площади и удобства обслуживания, одно из раскатных устройств смонтировано с возможностью перемещения на монорельсе, снабжено стопорным устройством и приводом с гибкой передачей.
5 2. Комбинированный раскат по п. 1, отличающийся тем, что стопорное устройство выполнено в виде двух поворотных захватов, взаимодействующих через рычаги и пружину с соленоидом.
