Вулканизуемая смесь

Вулканизуемая смесь

Иллюстрации

Показать все

Реферат

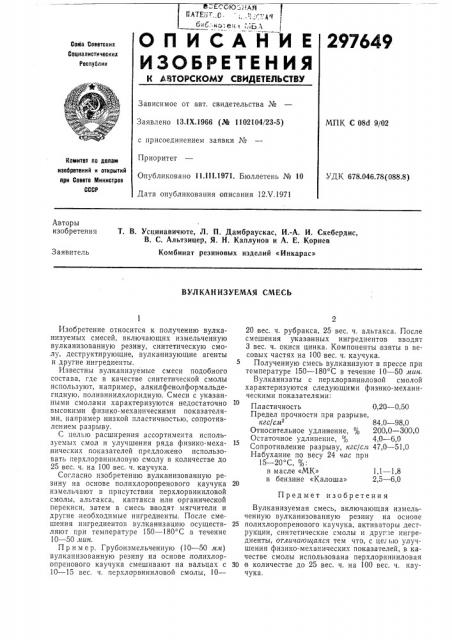

О П И С А Н И Е 297649

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.!Х.1966 (№ 1102104/23-5) МПК С 08d 9/02 с присоединением заявки №

Приоритет

Опубликовано 11.111.1971, Бюллетень № 10

Дата опубликования описания 12Х.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678 046.78(088.8) Авторы изобретения

T. В. Усцинавичюте, Л. П. Дамбраускас, И.-А. И. Скебердис, В. С. Альтзицер, Я. H. Каплунов и А. Е. Корнев

Комбинат резиновых изделий «Инкарас»

Заявитель

ВУЛКАИИЗУЕМАЯ СМЕСЬ

Предмет изобретения

Изобретение относится к получению вулканизуемых смесей, включающих измельченную вулканизованную резину, синтетическую смолу, деструктирующие, вулканизующие агенты и другие ингредиенты.

Известны вулканизуемые смеси подобного состава, где в качестве синтетической смолы используют, например, алкилфенолформальдегидную, поливинилхлоридную. Смеси с указанными смолами характеризуются недостаточно высокими физико-механическими показателями, например низкой пластичностью, сопротивлением разрыву.

С целью расширения ассортимента используемых смол и улучшения ряда физико-механических показателей предложено использовать перхлорвиниловую смолу в количестве до

25 вес. ч. на 100 вес. ч. каучука.

Согласно изобретению вулканизованную резину на основе полихлоропренового каучука измельчают в присутствии перхлорвиниловой смолы, альтакса, каптакса или органической перекиси, затем в смесь вводят мягчители и другие необходимые ингредиенты. После смешения ингредиентов вулканизацию осуществляют при температуре 150 — 180 С в течение

10 — 50 кин.

Пример. Грубоизмельченную (10 — 50 мм) вулканизованную резину на основе,полихлоропренового каучука смешивают на вальцах с

10 — 15 вес. ч. перхлорвиниловой смолы, 10—

20 вес. ч. рубракса, 25 вес. ч. альтакса. После смешения указанных ингредиентов вводят

3 вес. ч. окиси цинка. Компоненты взяты в весовых частях на 100 вес, ч. каучука.

Полученную смесь вулканизуют в прессе при температуре 150 — 180 С в течение 10 — 50 лтин.

Вулканизаты с перхлорвиниловой смолой характеризуются следующими физико-механическими показателями:

Пластичность 0,20 — 0,50

Предел прочности при разрыве, кгс/сл 84,0 — 98,0

Относительное удлинение, % 200,0 — 300,0

Остаточное удлинение, % 4,0 — 6,0

Сопротивление разрыву, кгс/c,è 47,0 — 51,0

Набухание по весу 24 час при

15 — 20 С %: в масле «МК» 1,1 — 1,8

20 в бензине «Калоша» 2,5 — 6,0

Вулканизуемая смесь, включающая измельченную вулканизованную резину на основе

25 полихлоропренового каучука, активаторы деструкции, синтетические смолы и другие ингредиенты, отличающаяся тем что, с цегью улучшения физико-механических показателей, в качестве смолы использована перхлорвиниловая

30 в количестве до 25 вес. ч. на 100 вес. ч. каучука.
