Сетчатый материал для изготовления обуви

Сетчатый материал для изготовления обуви

Иллюстрации

Показать все

Реферат



297727

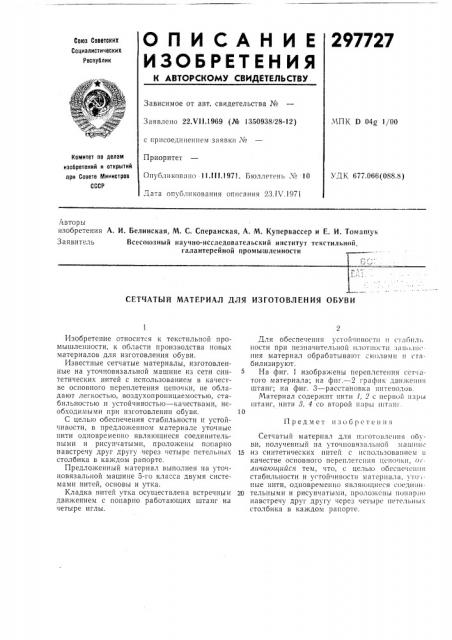

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Л%

Заявлено 22Х11.1969 (№ 1350938/28-12) с присоединением заявки Х

Приоритет (..>публиковано 11.ill.1971. Бюллетень X 1О

Дата опубликования описания 23.IV.1971

МПК D 04g 1/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.066(088.8) Авторы изобретения А. И. Белинская, М. С. Сперанская, А. М. Купервассер и Е. И. Томащук

Заявитель Всесоюзный научно-исследовательский институт текстильной, галантерейной промышленности

СЕТЧАТЫИ МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ОБУВИ

Предмет изобретения

Изобретение относится к текстильной промышленности, к области производства новых материалов для изготовления обуви.

Известные сетчатые материалы, изготовленные на уточновязальной машине из сети синтетических нитей с использованием в качесгве основного переплетения цепочки, не обладают легкостью, воздухопроницаемостью, стабильностью и устойчивостью — качествами, необходимыми при изготовлении обуви.

С целью обеспечения стабильности и устойчивости, в предложенном материале уточные нити одновременно являющиеся соединительными и рисунчатыми, проложены попарно навстречу друг другу через четыре петельных столбика в каждом рапорте.

Предложенный материал выполнен на уточновязальной машине 5-го класса двумя системами нитей, основы и утка.

Кладка нитей утка осуществлена встречным движением с попарно работающих штанг на четыре иглы.

Для обеспечения устойчивости и стабпл>, ности при незначительной»лоти>ости з»по.»l(. ния материал обрабатывают см(>ламп и сгабилизиру ют.

5 На фиг. 1 изображены переплетения сетчатого материала; на фиг.— 2 график движения штанг; на фиг. 3 — расстановка ннтеводов.

Материал содерзкит нити 1, 2 с первой и >ры н>танг, нити 8, 4 со второй п;>1>(>> п>тан> .

Сетчатый материал для и >готовлеппя обуви, полученный на уточновязальной машппе

1S из синтетических нитей с использованием v качестве основного переплетеш>я цспо >ки, olличаюсцийся тем, что, с целью обеспечсщ>я стабильности и устойчивости материала, утоные нити, одновременно явля>ощиеся соедини20 тельными и рисунчатыми, проложены попар го навстречу друг другу через четыре пстельнl>lx столбика в каждом рапорте.

297727 фиг. 1

Составитель А. Блехмаи

Редактор Г. Белобжеская Техред 3. Н. Тараненко Корректор А. П. Васильева

Заказ 1105,9 Изд. М 444 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
