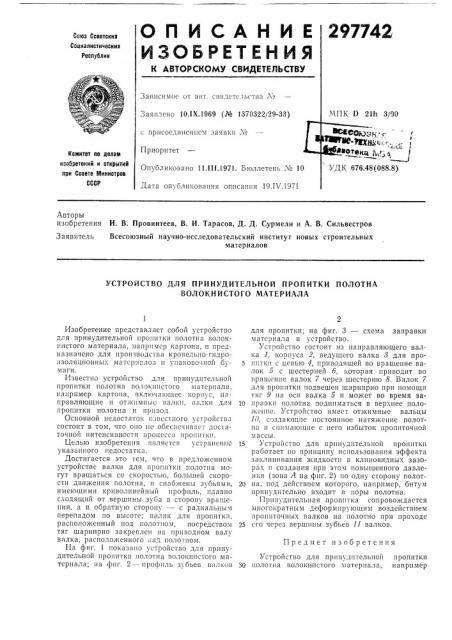

УСТРОЙСТВО ДЛЯ ПРИНУДИТЕЛЪНОЙ ПРОПИТКИ ПОЛОТНА

ВОЛОКНИСТОГО МАТЕРИАЛА

Предмет изобретения

Устройство для принудительной

30 полотна волокнистого материала, пропитки например

Изобретение представляет собой устройство для принудительной пропигки полотна волокнистого материала, например картона, и предназначено для производства кровельцо-гидропзоляционных материалов и упакоьо шой бумаги.

Известно устройство для принудительной пропитки полотна волокнистого материала, например картона, включа!Ощее корпу с, няпpaвляющие и отж1iмныс валк!i, валки для пропитки полотна и привод

Основной недостаток известного устройства состоит в том, что опо пе обеспечивает достаточной интенсивности процесса прогптки.

Целью изобретения является устранение указанного недостатка.

Достигается это тем, что в предложенном устройстве валки для проппткп полотна могут вращаться со скоростью, большей скорости движения полотна, и снабжены зубьями, имеющими криволинейный профиль, плавно сходящий от вершины зуба в сторону вращения, а в обратную сторону — с радиальным перепадом по высоте; валик для пропитки, расположенный под полотном, посредством тяг шарнирно закреплен на приводном валу валка, расположенного над полотном.

На фиг. 1 показано устройство для принудительной пропитки полотна волокнистого материала; на фиг. 2 — профиль зубьев валков для пропитки; на фиг. 3 — схема заправки материала в устройство.

Устройство состоит из направляющего валка 1, корпуса 2, ведущсго валка 8 для проппткп с цепью 4, приводящей во вращение валок 5 с шестерней 6, которая приводит во вращение валок 7 через шестерню 8. Валок 7 для пропитки подвешен шарнирно при помощи тяг 9 на оси валка 5 и может во время за10 правки полотна подниматься в верхнее положение. Устройство имесг отжимные вальцы

10, с издающие постоянное натяжение полотна и снимающие с него избыток проппточной массы, 15 Устройство для принудительной пропиткп работает по принципу использования эффекта заклинивания жидкости в клиновидных зазорах и создания прн этом повышенного давления (зона Л на фиг. 2) по одну сторону полот20 на, под действием которого, например, битум принудительно входит в поры полотна.

Принудительная пропптка сопровождается многократным деформирующим воздействием пропиточных валков на полотно при проходе

25 сго через вершины зубьев 11 валков.

297742

Фиг 2

Составитель Н. А, Цветкова

Редактор B. П. Борисова Тскрсд 3. Н. Тараненко Корректор Л. A. Царькова

Заказ !039/3 Изд. № 447 Тираж 473 Подписное

LIHI4IIHI4 Комитета по делам изобретений и открытий при Сопетс Министров СССР

Москва, К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 картона, включающее корпус, направляющие и отжимные валки, валки для проппткп IlOлотна и привод, отличающееся тем, что, с целью интенсификации процесса пропитки, валки для пропиткп полотна выполнены с возможностью вращения со скоростью, большей скорости движения полотна, снабжены зубьямн, имеющими криволинейный профиль, плавно скодящий от вершины зуба в сторону вращения, а в обратную сторону — с радиальным перепадом по высоте, причем расположенный под полотном валок для нропитки посредством тяг шарнирно закреплен на приводном валу расположенного над полотном валка.
