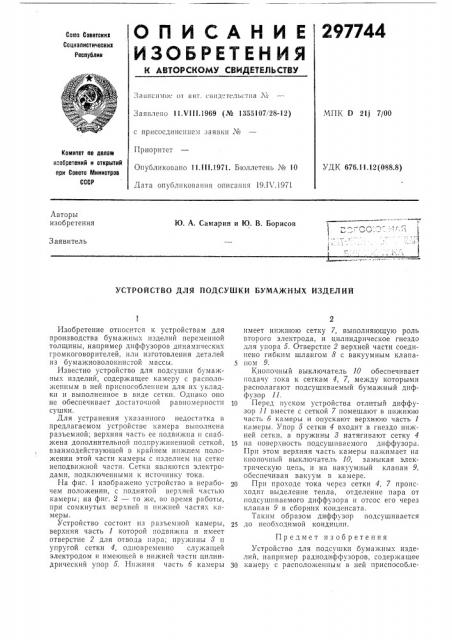

УСТРОЙСТВО ДЛЯ ПОДСУШКИ БУМАЖНЫХ ИЗДЕЛИЙ

Изобретение относится к устройствам для производства бумажных изделий переменной толщины, например диффузоров динамических громкоговорителей, или изготовления деталей из бумажноволокнистой массы.

Известно устройство для подсушки бумажных изделий, содержащее камеру с расположенным в ней приспособлением для их укладки и выполненное в виде сетки. Однако опо не обеспечивает достаточной равномерности сушки.

Для устранения указанного недостатка в предлагаемом устройстве камера выполнена разъемной; верхняя часть ее подвижна и снабжена дополнительной подпружиненной сеткой, взаимодействующей в крайнем нижнем положении этой части камеры с изделием па сетке неподвижной части. Сетки являются электродами, подключенными к источнику тока.

На фиг. 1 изображено устройство в нерабочем положении, с поднятой верхней частью камеры; на фиг. 2 — то же, во время работы, при сомкнутых верхней и нижней частях камеры.

Устройство состоит из разъемной камеры, верхняя часть 1 которой подвижна и имеет отверстие 2 для отвода пара; прухкины 8 н упругой сетки 4, одновременно служащей электродом и имеющей в нижней части цилиндрический упор б. Нижняя часть б камеры имеет нижнюю сетку 7, выполняющую роль второго электрода, и цилиндрическое гнездо для упора 5. Отверстие 2 верхней части соединено гибким шлангом 8 с вакуумным клапа5 пом 9.

Кнопочный выключатель 10 обеспечивает подачу тока к сеткам 4, 7, между которыми располагают подсушиваемый бумажный диффузор 11.

1о Перед пуском устройства отлитый диффузор 11 вместе с сеткой 7 помещают в нижнюю часть б камеры и опускают верхнюю часть 1 камеры. Упор б сетки 4 входит в гнездо нижней сетки, а пружины 8 натягивают сетку 4

15 на поверхность подсушиваемого дпффузора.

Прп этом верхняя часть камеры нажимает на кнопочный выключатель 10, замыкая электрическую цепь, и на вакуумный клапан 9, обеспечивая вакуум в камере.

20 При проходе тока через сетки 4, 7 происходит выделение тепла, отделение пара от подсушпваемого диффузора и отсос его через клапан 9 в сборник конденсата.

Таким образом диффузор подсушпвается

25 до необходимой кондиции.

Предмет изобретения

Устройство для подсушки бумажных изделий, например радиодиффузоров, содержащее

ЗО камеру с расположенным в ней приспособле297744
