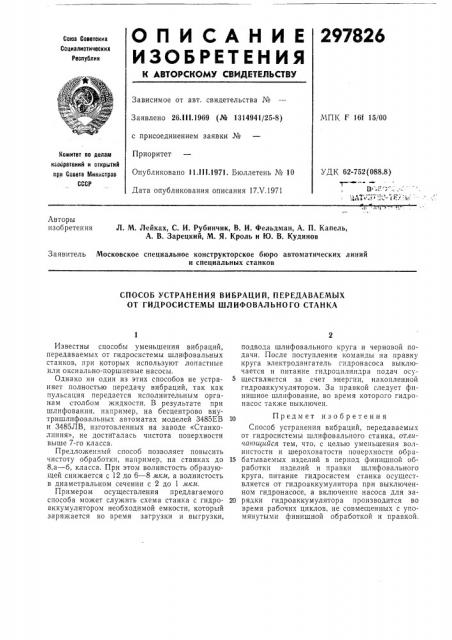

О Il И С А Н И Е 297826

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК Г 16f 15/00

Заявлено 26.11!.1969 (№ 1314941/25-8) с присоединением заявки №

Приоритет

Опубликовано 11.111.1971. Бюллетень № 10

Дата опубликования описания 17Х.1971

Комитет по делам иаооретеиий и OTKpbiTNH при Совете Мииистрое

СССР

УДК 62-752(088.8) Авторы изобретения

Л. М. Лейках, С. H. Рубинчик, В. И. Фельдман, А. П. Капель, А. В. Зарецкий, М. Я. Кроль и Ю. В. Кудинов

Заявитель Московское специальное конструкторское бюро автоматических линий и специальных станков

СПОСОБ УСТРАНЕНИЯ ВИБРАЦИЙ, ПЕРЕДАВАЕМЫХ

ОТ ГИДРОСИСТЕМЫ ШЛИФОВАЛЪНОГО СТАНКА

Известны способы уменьшения вибраций, передаваемых от гидросистемы шлифовальных станков, при которых используют лопастные или оксиально-поршневые насосы.

Однако ни один из этих способов не устраняет полностью передачу вибраций, так как пульсация передается исполнительным органам столбом жидкости. В результате при шлифовании, например, на бесцентрово внутришлифовальных автоматах моделей 3485ЕВ и 3485ЛВ, изготовленных на заводе «Станколиния», не достигалась чистота поверхности выше 7-го класса.

Предложенный способ позволяет повысить чистоту обработки, например, на станках до

8,а — б, класса. При этом волнистость образующей снижается с 12 до 6 — 8 мкм, а волнистость в диаметральном сечении с 2 до 1 мкм.

Примером осуществления предлагаемого способа может служить схема станка с гидроаккумулятором необходимой емкости, который заряжается во время загрузки и выгрузки, подвода шлифовального круга и черновой подачи. После поступления команды на правку круга электродвигатель гидронасоса выключается и питание гидроцилиндра подач осуществляется за счет энергии, накопленной гидроаккумулятором. За правкой следует финишное шлифование, во время которого гидронасос также выключен.

10 Предмет изобретения

Способ устранения вибраций, передаваемь1х от гидросистемы шлифовального станка, отличаюи1ийся тем, что, с целью уменьшения волнистости и шероховатости поверхности обра15 батываемых изделий в период финишной обработки изделий и правки шлифовального круга, питание гидросистем станка осуществляется от гидроаккумулятора при выключенном гидронасосе, а включение насоса для за20 рядки гидроаккумулятора производится во время рабочих циклов, не совмещенных с упомянутыми финишной обработкой и правкой.
