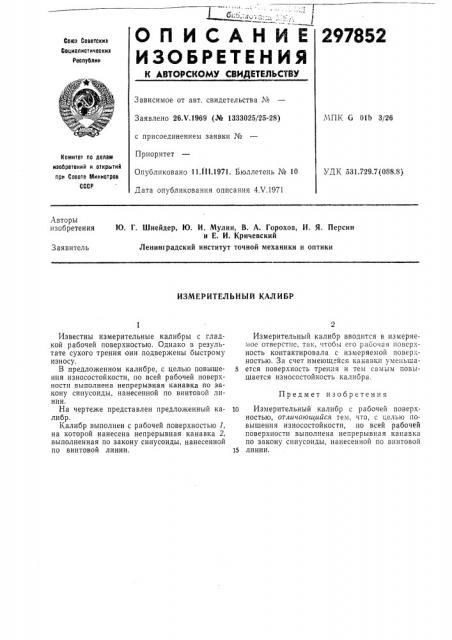

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветсннв

Сониалистическиа

Респуолин

Зависимое от авт. свидетельства ¹

МПК G 01Ь 3/26

Заявлено 26.Ч.1969 (№ 1333025/25-28) с присоединением заявки №

Приоритет

Опубликовано 11.1.1971. Бюллетень № 10

Дата опубликования описания 4Х.1971

Комитет по делам изосретений и открытий при Совете Министров

СССР

УДК 631.729.7(088.8) Авторы изобретения

Ю. Г. Шнейдер, IO И. Мулин, В. А. Горохов, И. Я. Персии и Е. И. Кричевский

Ленинградский институт точной механики и оптики

Заявитель

ИЗМЕРИТЕЛЬНЫЙ КАЛИБР

Предмет изобретения

Известны измерительные калибры с гладкой рабочей поверхностью. Однако в результате сухого трения они подвержены быстрому износу.

В предложенном калибре, с целью повышения износостойкости, по всей рабочей поверхности выполнена непрерывная канавка по закону синусоиды, нанесенной по винтовой линии.

На чертеже представлен предложенньш калибр.

Калибр выполнен с рабочей поверхностью 1, на которой нанесена непрерывная канавка 2, выполненная по закону синусоиды, нанесенной по винтовой линии.

Измерительный калибр вводится в измеряемое отверстие, так, чтобы его рабочая поверхность контактировала с измеряемой поверхностью. 3а счет имеющейся канавки уменьша5 ется поверхность трения и тем самым повышается износостойкость калибра.

1о Измерительный калибр с рабочей поверхностью, отличающийся тем, что, с целью повышения износостойкости, по всей рабочей поверхности выполнена непрерывная канавка по закону синусоиды, нанесенной по винтовой

Составитель В. Иванова

Редактор Г. К, Гончарова Техред Л. Я. Левина Корректор О. М. Кова.чена

Заказ 1121/15 Изд. № 479 Тираж 473 Подписное

Ц1П1ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
