Реферат



297930

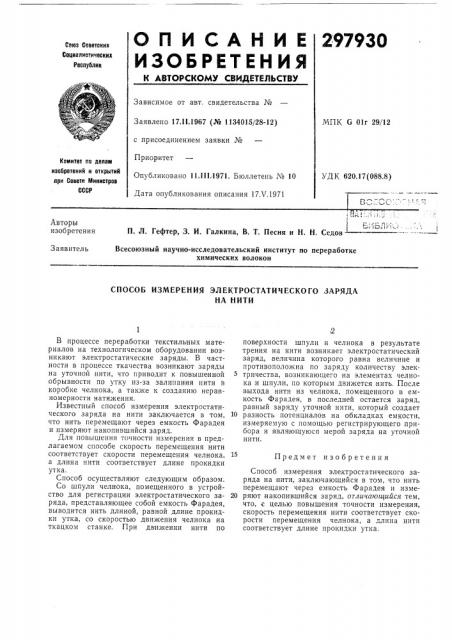

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Содиалистических

Реслтблик

Зависимое от авт. свидетельства №

МПК G Olr 29/12

Заявлено 17Л1.1967 (№ 1134015j28-12) с присоединением заявки №

Приоритет

Опубликовано 11.111.1971. Бюллетень № 10

Дата опубликования описания 17.V.1971

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 620.17(088.8) Авторы изобретения

1 —:, г"

1 Ь; 1" .;

П. Л. Гефтер, 3. И. Галкина, В. T. Песня и Н. Н, Седов

Заявитель

Всесоюзный научно-исследовательский институт по переработке химических волокон

СПОСОБ ИЗМЕРЕНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ЗАРЯДА

НА НИТИ

Предмет изобретения

В процессе переработки текстильных материалов на технологическом оборудовании возникают электростатические заряды. В частности в процессе ткачества возникают заряды на уточной нити, что приводит к повышенной обрывности по утку из-за залипания нити в коробке челнока, а также к созданию неравномерности натяжения.

Известный способ измерения электростатического заряда на нити заключается в том, что нить перемещают через емкость Фарадея и измеряют накопившийся заряд.

Для повышения точности измерения в предлагаемом способе скорость перемещения нити соответствует скорости перемещения челнока, а длина нити соответствует длине прокидки утка.

Способ осуществляют следующим образом.

Со шпули челнока, помещенного в устройство для регистрации электростатического заряда, представляющее собой емкость Фарадея, выводится нить длиной, равной длине прокидки утка, со скоростью движения челнока на ткацком станке. При движении нити по поверхности шпули и челнока в результате трения на нити возникает электростатический заряд, величина которого равна величине и противоположна по заряду количеству электричества, возникающего на элементах челнока и шпули, по которым движется нить. После выхода нити из челнока, помещенного в емкость Фарадея, в последней остается заряд, равный заряду уточной нити, который создает

10 разность потенциалов на обкладках емкости, измеряемую с помощью регистрирующего прибора и являющуюся мерой заряда на уточной нити.

Способ измерения электростатического заряда на нити, заключающийся в том, что нить перемещают через емкость Фарадея и изме20 ряют накопившийся заряд, отличающийся тем, что, с целью повышения точности измерения, скорость перемещения нити соответствует скорости перемещения челнока, а длина нити соответствует длине прокидки утка.
