Устройство для определения положения пучкаэлектронов

Устройство для определения положения пучкаэлектронов

Иллюстрации

Показать все

Реферат

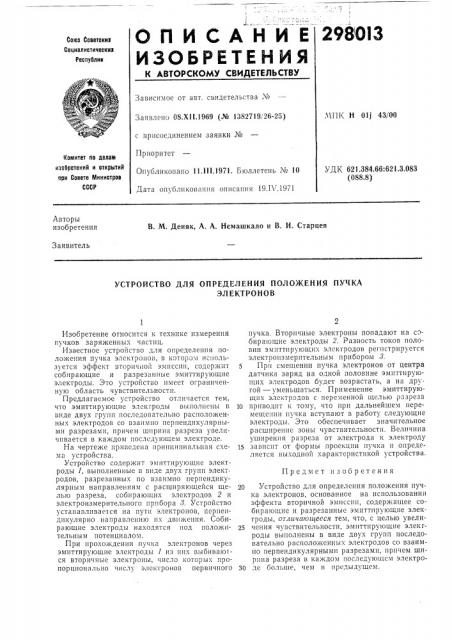

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

298 О! 3

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК Н 01) 43/00

Заявлено 08.Х11.1969 (№ 1382719, 26-25) с присоединением заявки №

Приоритет

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.384.66:621.3.083 (088.8) Опубликовано 11.111.1971. Бюллетень ¹ 10

Дата опубликования описания 19.11 .1971

Авторы изобретения

В. M Деняк, А. А. Немашкало и В. И. Старцев

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ПУЧКА

ЭЛЕКТРОНОВ

Предмет изобретения

Изобретение относится к технике измерения пучков заряженных частиц.

Известное устройство для определения положения пу п(а электронов, В 1(OTopo. ? используется эффект вторич ?ой эмиссии, содср?кит собирающие и разрезанные эмиттирующие электроды. Это устройство имеет ограниченную область чувствительности.

Предлагаемое устройство отличается тем, что эмиттирующие элекгроды выполнены в виде двух групп последовательно расположенных электродов со взаимно перпендикулярными разрезами, причем ширина разреза увеличивается в каждом последующем электроде.

На чертеже приведена принципиальная схема устройства.

Устройство содержит эмиттирующие электроды 1, выполненные в виде двух групп электродов, разрезанных по взаимно перпендикулярным направлениям с расширяющейся щелью разреза, собирающих электродов 2 и электроизмерительного прибора 8. Устройство устанавливается на пути электронов, перпендикулярно направлению их движения. Собирающие электроды находятся под положительным потенциалом.

При Hpo (o?K+eH?11? пучка электронов через эмиттирующие электроды 1 из них выбиваются вторичные электроны, число которых пропорционально числу электронов первичного пучка. Вторичные электроны попадают на собирающие электроды 2, Разность токов половин эмиттирующих элсктродов регистрируется электроизмерительным прибором 3.

5 Прп смещении пучка электронов от центра датчика заряд на одной половине эмиттирующих электродов будет возрастать, а на другой — уменьшаться. Применение эмиттирующих электродов с переменной щелью разреза

1О приводит к тому, что при дальнейшем перемещении пучка вступают в работу следующие электроды. Это обеспечивает значительное расширение зоны чувствительности. Величина уширения разреза от электрода к электроду

?S зависит от формы проекции пучка и определяется выходной характеристикой устройства.

20 Устройство для определения положения пучка электронов, основанное на использовании эффекта вторичной эмиссии, содержащее собирающие и разрезанные эмиттирующие электроды, отлича?о?цееся тем, что, с целью увели25 чения чувствительности, эмпттирующие элекгроды выполнены в виде двуx групп последовательно расположенных электродов со взаимно перпендикулярными разрезами, причем ширина разреза в каждом последующем электроЗО де больше, чем в предыдущем.

298013

Составитель Н. С. Соловьев

Редактор Т. 3. Орловская Тсхред 3. Н. Тараненко Корректор Л. А. Царькова

Заказ 1039/16 Изд. Ке 447 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2
