29802l

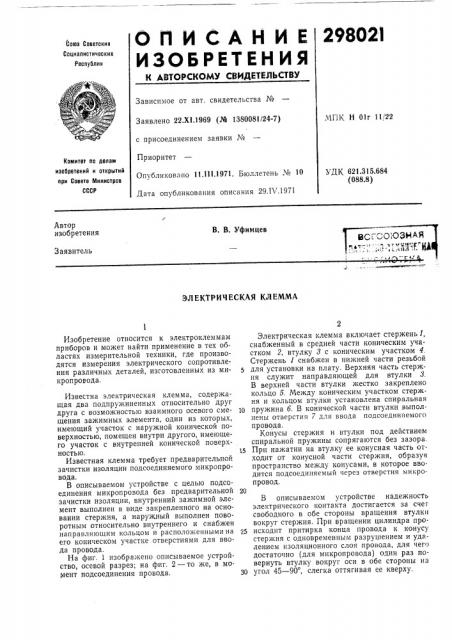

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсних

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК H 01г 11/22

Заявлено 22.Х1.1969 (М 1380081!24-7) с присоединением заявки №

Приоритет

Опубликовано 11.111,1971. Бюллетень ¹ 10

Дата опубликования описания 29.1V,1971

Комитет ло делам изобретений и открытий

ApN Соеете лтинистров

СССР

УДК 621 315 684 (088.8) Автор изобретения

В. В. Уфимцев

Заявитель

ЭЛЕКТРИЧЕСКАЯ КЛЕММА

Изобретение относится к электроклеммам приборов и может найти применение в тех областях измерительной техники, где производятся измерения электрического сопротивления различных деталей, изготовленных из микропровода.

Известна электрическая клемма, содержащая два подпру>киненных относительно друг друга с возможностью взаимного осевого смещения зажимных элемента, один из которых, имеющий участок с наружной конической поверхностью, помещен внутри другого, имеющего участок с внутренней конической поверхностью, Известная клемма требует предварительной зачистки изоляции подсоединяемого микропровода.

В описываемом устройстве с целью подсоединения микропровода без предварительной зачистки изоляции, внутренний зажимной элемент выполнен в виде закрепленного на основании стержня, а наружный выполнен поворотным относительно внутреннего и снабжен направляющим кольцом и располо>кенными на его коническом участке отверстиями для ввода провода.

На фиг. 1 изображено описываемое устройство, осевой разрез; на фиг. 2 — то же, в момент подсоединения провода.

Электрическая клемма включает стержень 1, снабженный в средней части коническим участком 2, втулку > с коническим участком 4.

Стержень 1 снабжен в нижней части резьбой для установки на плату. Верхняя часть стержня служит направляющей для втулки 8.

В верхней части втулки жестко закреплено кольцо 5. Между коническим участком стержня и кольцом втулки установлена спиральная

1о пружина б. В конической части втулки выполнены отверстия 7 для ввода подсоединяемого провода.

Конусы стержня и втулки под действием спиральной пружины сопрягаются без зазора.

Is При нажатии на втулку ее конусная часть отходит от конусной части стержня, образуя пространство между конусами, в которое вводится подсоединяемый через отверстия микропровод.

В описываемом устройстве надежность электрического контакта достигается за счет свободного в обе стороны вращения втулки вокруг стержня. При вращении цилиндра про25 исходит притирка конца провода к конусу стержня с одновременным разрушением и удалением изоляционного слоя провода, для чего достаточно (для микропровода) один раз повернуть втулку вокруг оси в обе стороны на

80 угол 45 — 90, слегка оттягивая ее кверху.

Фие.2

Фиг. t

Составитель И, Агапова

Текред Л. Л. Евдонов Корректоры: Л. Корогод н А. Николаева

Редактор В. В. Фельдман

Заказ 1151/16 Изд. № 504 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете >Ыинпстров СССР

Москва, Я-35, Раугпская наб., д. 4/5

Типограф >я, пр. Сапунова, 2

Описываемая клемма обеспечивает надежный электрический контакт с микропроводом диаметром до 0,05 мм и с монтажным проводом диаметром до 1 мм.

Предмет изобретения

Электрическая клемма, содержащая два подпружиненных относительно друг друга с возможностью взаимного осевого смещения зажимных элемента, один из которых, имеющий участок с наружной конической поверхностью, помещен внутри другого, имеющего участок с внутренней конической поверхностью, отлича>вившаяся тем, что, с целью подсоединения микропровода без предварительной зачистки изоляции, указанный внутренний зажимной элемент выполнен в виде закрепленного на основании стержня, а наружный выполнен поворотным относительно внутреннего и снабжен направляющим кольцом и расположенными на

10 его коническом участке отверстиями для ввода провода.
