298057

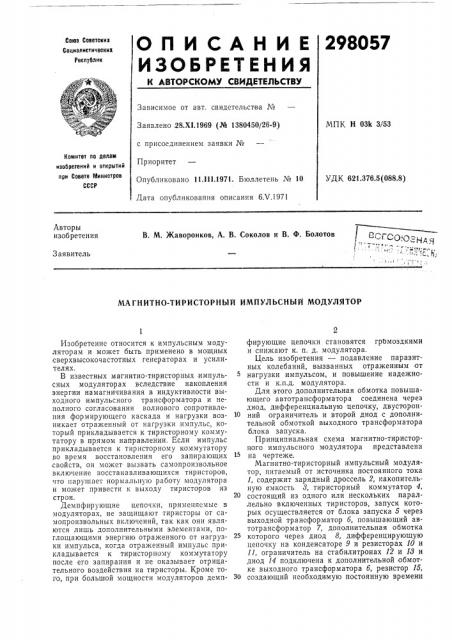

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.XI.1969 (М 1380450/26-9) МПК Н 03k 3/53 с присоединением заявки №

Приоритет

Комитет по делам изобретеиий и открытий при Совете министров

СССР

УДК 621.376.5(088.8) Опубликовано 11.1!1,1971. Бюллетень № 10

Дата опубликования описания 6.V.1971

Авторы изобретения

В. М. Жаворонков, А. В. Соколов и В. Ф, Болотов

Заявитель

МАГНИТНО-ТИРИСТОРНЫЙ ИМПУЛЬСНЫЙ МОДУЛЯТОР

Изобретение относится к импульсным модуляторам и может быть применено в мощных сверхвысокочастотных генераторах и усилителях.

В известных магнитно-тиристорных импульсных модуляторах вследствие накопления энергии намагничивания в индуктивности выходного импульсного трансформатора и неполного согласования волнового сопротивления формирующего каскада и нагрузки возникает отраженный от нагрузки импульс, который прикладывается к тиристорному коммутатору в прямом направлении, Если импульс прикладывается к тиристорному коммутатору во время восстановления его запирающих ,свойств, он может вызвать самопроизвольное включение восстанавливающихся тиристоров, что нарушает нормальную работу модулятора и может привести к выходу тиристоров из строя.

Демпфирующие цепочки, применяемые в модуляторах, не защищают тиристоры от самопроизвольных включений, так как они являются лишь дополнительными элементами, поглощающими энергию отраженного от нагрузки импульса, когда отраженный импульс прикладывается к тиристорному коммутатору после его запирания и не оказывает отрицательного воздействия на тиристоры. Кроме того, при большой мощности модуляторов демпфирующие цепочки становятся громоздкими и снижают к. п. д. модулятора, Цель изобретения — подавление паразитных колебаний, вызванных отраженным от нагрузки импульсом, и повышение надежности и к.п.д. модулятора.

Для этого дополнительная обмотка повышающего автотрансформатора соединена через диод, дифференциальную цепочку, двусторон10 ний ограничитель и второй диод с дополнительной обмоткой выходного трансформатора блока запуска.

Принципиальная схема магнитно-тиристорного импульсного модулятора представлена

15 на чертеже.

Магнитно-тиристорный импульсный модулятор, питаемый от источника постоянного тока

1, содержит зарядный дроссель 2, накопительную емкость 8, тиристорный коммутатор 4, 20 состоящий из одного или нескольких параллельно включенных тиристоров, запуск которых осуществляется от блока запуска б через выходной трансформатор б, повышающий автотрансформатор 7, дополнительная обмотка

25 которого через диод 8, дифференцирующую цепочку на конденсаторе 9 и резисторах 10 и

11, ограничитель на стабилитронах 12 и 1т и диод 14 подключена к дополнительной обмотке выходного трансформатора б, резистор 15, 30 создающий необходимую постоянную времени

298057

Предмет изобретения уг 1 гъ — 2

Составитель Г. Челей

Техред Л. Л. Евдонов Корректор Е. H. Миронова

Редактор А. В. Корнеев

Заказ 1119/14 Изд. № 476 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 цепи разряда конденсатора 9, каскад сжатия на конденсаторе 1б и тиракторе 17, формирующий каскад 18, выходной тирактор 19, выходной импульсный трансформатор 20 и нагрузку 21. ,В промежутке между импульсами накопительная емкость 3 заряжается от источника постоянного тока 1. После включения тиристорного коммутатора 4 энергия из накопительной емкости 3 через повышающий автотрансформатор 7 переходит в каскад сжатия.

По окончании заряда конденсатора 1б каскада сжатия тирактор 17 насыщается, и энергия передается в формирующий каскад

18. После насыщения тирактора 19 энергия импульса через выходной импульсный трансформатор 20 поглощается нагрузкой 21.

При передаче энергии из формирующего каскада в нагрузку часть энергии остается в формирующем каскаде в виде напряжения противоположной полярности. Через тирактор

17 непоглощенная энергия перед" åòñÿ в каскад сжатия и прикладывается Y тиристорному коммутатору.

Повторный запуск тиристоров производится фронтом отраженного импульса, который снимается с дополнительной обмотки повышающего автотрансформатора 7, дифференцируется, ограничивается по амплитуде и через дополнительную обмотку выходного трансформатора б блока запуска подается на управляющие электроды тиристоров коммутато.ра. Коммутатор вторично открывается и пропускает отраженную энергию в накопительную емкость, которая перед началом заряда от источника питания заряжается до некоторого остаточного напряжения противоположной полярности, что способствует более быст10 рому восстановлению запирающих свойств тиристорного коммутатора.

Магнитно-тиристорный импульсный модулятор, содержащий источник питания, зарядный дроссель, накопительную емкость, тиристорный коммутатор, блок запуска с выходным трансформатором, повышающий автотранс20 форматор, магнитные каскады сжатия, формирующий каскад и нагрузку, отличающийся тем, что, с целью подавления паразитных колебаний в промежутках между импульсами, дополнительная обмотка повышающего авто25 трансформатора соединена через диод, дифференцирующую цепочку, двусторонний ограничитель и второй диод с дополнительной обмоткой выходного трансформатора блока запуска.
