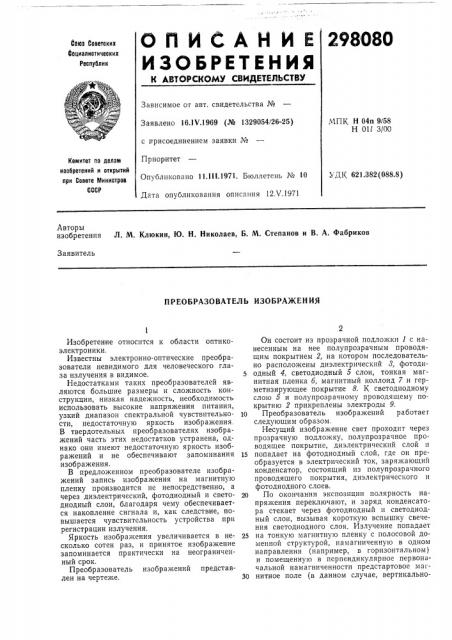

О П И С А H И Е 298080

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

МПК Н 04п 9/58

Н Oll 3/00

Заявлено 16.1Ч.1969 (№ 1329054/26-25) с присоединением заявки №

Приоритет

Опубликовано 11.III.1971. Бюллетень № 10

Дата опубликования описания 12Х.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.382 (088.8) Авторы изобретения Л. М. Клюкин, Ю. Н. Николаев, Б. М. Степанов и В. А. Фабриков

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ИЗОБРА)КЕНИЯ

Изобретение относится к области оптикоэлектроники, Известны электронно-оптические преобразователи невидимого для человеческого глаза излучения в видимое.

Недостатками таких преобразователей являются большие размеры и сложность конструкции, низкая надежность, необходимость использовать высокие напряжения питания, узкий диапазон спектральной чувствительности, недостаточную яркость изображения.

В твердотельных преобразователях изображений часть этих недостатков устранена, однако они имеют недостаточную яркость изображений и не обеспечивают запоминания изображения.

В предложенном преобразователе изображений запись изображения на магнитную пленку производится не непосредственно, а через диэлектрический, фотодиодный и светодиодный слои, благодаря чему обеспечивается накопление сигнала и, как следствие, повышается чувствительность устройства при регистрации излучения.

Яркость изображения увеличивается в несколько сотен раз, и принятое изображение запоминается практически на неограниченный срок.

Преобразователь изображений представлен на чертеже.

Он состоит из прозрачной подложки 1 с нанесенным на нее полупрозрачным проводящим покрытием 2, на котором последовательно расположены диэлектрический 8, фотодиодный 4, светодиодный 5 слои, тонкая магнитная пленка 6, магнитный коллоид 7 и герметизирующее покрытие 8. К светодиодному слою 5 и полупрозрачному проводящему покрытию 2 прикреплены электроды 9.

1о Преобразователь изображений работает следующим образом.

Несущий изображение свет проходит через прозрачную подложку, полупрозрачное проводящее покрытие, диэлектрический слой и

1S попадает на фотодиодный слой, где он преобразуется в электрический ток, заряжающий конденсатор, состоящий из полупрозрачного проводящего покрытия, диэлектрического и фотодиодного слоев.

20 По окончании экспозиции полярность напряжения переключают, и заряд конденсатора стекает через фотодиодный и светодиодный слои, вызывая короткую вспышку свечения светодиодного слоя. Излучение попадает

2S на тонкую магнитную пленку с полосовой доменной структурой, намагниченную в одном направлении (например, в горизонтальном) и помещенную в перпендикулярное первоначальной намагниченности предстартовое маг30 нитное поле (в данном случае, вертикально298080

Составитель А. Б. Кот

Редактор T. 3. Орловская Тсхред Л. Я. Левина Корректор Н. А. Рождественская

Заказ 1118/12 Изд. № 478 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

io направления). Свет воздействует на магнитную пленку, в результате чего магнитные домены поворачиваются. Изображение формируется с помощью магнитного коллоида, защищенного от высыхания герметизирующим покрытием.

Для упрощения конструкции преобразователя фотодиодный слой может быть совмещен со светодиодным слоем, при этом его излучение будет лежать B псвидимой для глаза области спектра.

Для снижения стоимости прибора в некоторых случаях светодиодный слой может не наноситься, при этом магнитная пленка наносится непосредственно на фотодиодный слой.

Заряд конденсатора в этом случае преобразуется в тепловую энергию, а локальное увеличение температуры обеспечивает поворот доменов.

Предмет изобретения

Преобразователь изображения, содержащий прозрачную подложку, полупрозрачное проводящее покрытие, диэлектрический, фотодиодный и светодиодный слои, отличаюl0 и ийся тем, что, с целью улучшения качества запоминания изображения при одновременном повышении чувствительности прибора, на поверхность светодиода нанесена магнитная пленка с полосовой доменной структу15 рой, покрытая с наружной стороны магнитным коллоидом,
